海口市桥梁路灯照明节电改造项目

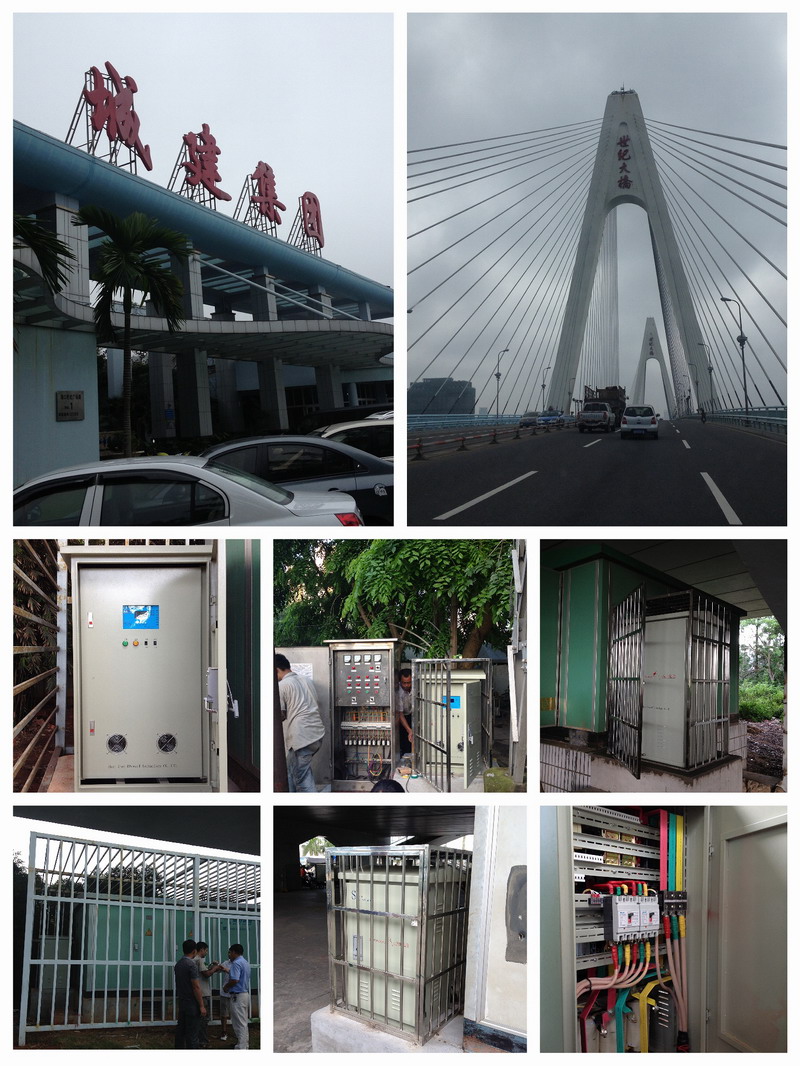

海口城建集团是海口市政府实施城市建设、旧城区改造项目的专业投融资主体， 集团现有海口市路桥建设投资有限公司、海口市桥梁管理有限公司、海口市城市规划设计研究院、海口市市政工程设计研究院、海口市城市发展有限公司、海口盛泰房地产有限公司、海口市工程监理公司、海口泰信建工有限公司、海口新城佳园物业服务有限公司、海口世纪公园投资管理有限公司等10家二级企业，覆盖政府业务、规划设计、公共服务、旧改、投资及施工监理等六大板块。２013年3月-2014年12月，海口市桥梁管理有限公司对海口市城区的桥梁、隧道等路灯照明系统实施了节能改造工程，我司是路灯照明节电设备供应商。

海口市城区共有用于桥梁、隧道照明供电专用变压器、路灯照明配电箱20台，还有另一处配电柜，容量分配为：1000KVA两台，500KVA两台，315KVA变压器两台，250KVA二台3台，160KVA两台，150A配电箱九台。从经济有效的原则出发，路灯照明节能设备配置如下：



桥梁照明配电箱、箱变	路灯节能节能系统		远程监控系统
	型号	数量(台)	型号	数量(套)
世纪大桥南岸（1000KVA）	RPT-ZNLD-3*400A	２	RPT-L6B	1
	RPT-ZNLD-3*500A	２	RPT-L6B	1
	RPT-ZNLD-3*500A	２	RPT-L6B	1
世纪大桥北岸（500KVA）	RPT-ZNLD-3*300A	２	RPT-L6B	1
	RPT-ZNLD-3*500A	２	RPT-L6B	1
滨海立交（315KVA）	RPT-ZNLD-3*500A	1	RPT-L6B	1
南大立交（250KVA）	RPT-ZNLD-3*400A	２	RPT-L6B	1
	RPT-ZNLD-3*400A	２	RPT-L6B	1
海瑞大桥（250KVA）	RPT-ZNLD-3*400A	２	RPT-L6B	1
和平桥（160KVA）	RPT-ZNLD-3*250A	1	RPT-L6B	1
人民桥（60KVA）	RPT-ZNLD-3*100A	２	RPT-L6B	1
合计		20		20

 配置说明：

 1、节能、监控两个系统集成为一个节能监控柜，一个节能监控柜可控制：一路全夜灯、一路半夜灯、两路彩灯共四路输出控制，如果不够控制则需增加监控终端或扩展模块；

２、节能设备容量按变压器容量的80%配置，实际操作时按实测电流乘1.3倍配置；

３、节能监控柜安装于照明总开关输出端（串联），如果照明回路不在一个总回路中，将照明回路集中到一个总开关上来。



网络版软件设计，云服务器，B/S架构，可以方便地在任何联网的一台电脑上进行操作，也可用手机APP对11台智能节能配电箱进行远程监控，接收故障告警信息等。

1、遥控：由控制中心计算机按季节变化自动调整开/关灯时间，远程遥控各个路段的路灯开或关；控制高效节能系统的节能状态与节能档位；控制彩灯、广场、公园等节假日才使用的路灯开关。

2、遥信：各站点工作状态、开关状态和故障信息、报警信息发送到值班人员手机上的。

3、遥测：定时或随机监测各站点路段路灯的亮灯率、电压、电流、功率因数、频率、变压器油温等工作参数。

４、遥调：远程调节各站点的开关时间及节能电压档位、节电与旁路相互等。

二、节约电能降低路灯运行成本

系统中的高效路灯节能调控装置采用高科技磁饱和技术、微电脑技术，对路灯的供电质量、供电参数进行合理控制，达到节省电费与延长灯具使用寿命，从而降低了路灯的运行成本，经检测节电率达25%以上。

三、亮灯、亮度（照度）可实现全方位控制

在系统中设置好麻城市路灯监控中心的经纬度后，系统会自动生成全年365天每天不同时间的等亮度开关灯控制。全年小概率事件(如阴雨天、日食、政务等)实现遥控开关灯控制或光电亮度开关灯控制。使城市照明管理者能够掌握全局和城市照明更加准确、可靠、更具人性化。晚上23点后，道路上车少人稀，特别是午夜24点至清晨6点，大部分路灯电压超过额定电压，照明的亮度增强，造成能源的浪费，系统会实时检测电网电压依据设定好的时间自动调控照明亮度。

四、路灯故障信息自动报告不必进行夜间巡灯值班

系统对路灯的运行状态进行全自动的监控，即在最合理的时间亮灯关灯，状态与命令是否一致（即该亮灯即亮，该关灯机关）。状态不一致自动通知值班人员，使值班人员有目的地维修，不需要进行全城巡灯值班，“巡班制”变为“坐班制”或“待班制”，从而提高工作效率，避免大量人力及其它资源的浪费，

五、延长路灯灯具的使用寿命，减少登高维护和材料损耗，提高安全水平

系统改造后，灯具电源质量、供电参数都得到合理、科技的控制，同时系统具：过压、欠压、过载、短路、防雷等齐全的保护功能，使灯具和相关辅助设备的使用寿命延长，从而减少维护工作和材料的损耗。而我们知道，路灯基本安装在高空中，再加上交通的繁忙，平时维护工作不但影响交通，而且还存在较大的危险性。改造后，延长了灯具使用寿命，大大减少维护工作，既减少登高的次数，同时也就提高了安全系数。
