交流远输智能中继电源



在现实生活和生产场所,由于电源距离较远,输电线路长,线路末端电压过低,造成电气设备损坏或不能正常工作的情况常有发生。为了解决末端电压过低的问题,大部分用户或供电部门会采取加大输电线缆截面或增建变配电所的办法,但这样都会大幅增加投资成本!在某些特殊场所如航空航天车间、矿山隧道、海底隧道、穿山长隧道、地铁长盾构区间、偏远乡村通信基站/村庄/岛屿、高速公路、大型工矿企业车间等,即使想采用增加投资成本的办法,在技术上也不容易实施。针对上述问题,有没有办法来解决呢?我司技术专家结合多行业用户反馈意见和现场安装调试经验,研发出了低成本解决电压问题的“交流远输智能中继电源”,从此低压交流远距离输送不再是难题,在降低投资成本的同时,也降低了线路损耗。




RPT-ZNYS交流远输智能中继电源系列产品,是专门针对供电线路长、末端电压过低而研发的包含电压补偿、提升、隔离、滤波等多功能于一体的远输智能中继电源,它融合了节电技术、智能电压平衡与提升技术、动态滤波与功率因数补偿技术、微电脑磁平衡技术、智能电力远程监控技术等。RPT-ZNYS内部主要元器件如磁平衡线圈采用H级绝缘、微处理器芯片采用无触点封装等,环境适应性强、可靠性高。




1、主要功能

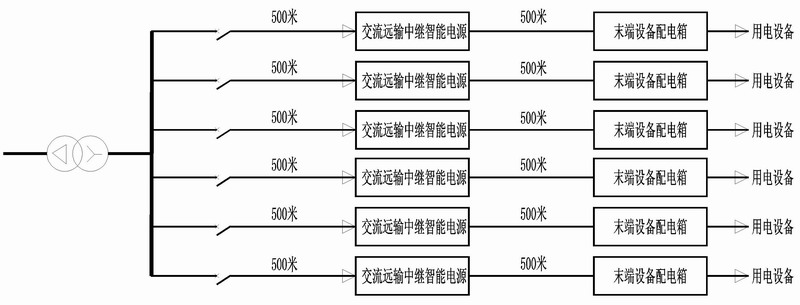

●升压远输 每台智能中继电源供电距离不建议超过500m,可以链式安装。一般建议安装在供配电线路“等分”位置,可自动检测安装点位置线路电压和线路末端电压,通过闭环控制的方式自动补偿平衡和提升末端电压,使末端电压基本保持在设定电压值附近。特殊情况,订货时请特别说明。

●故障旁路 一旦智能中继电源内部升压系统故障,则自动旁路,保持主供电线路通畅。

●智能控制 可通过内置RS485RJ45通讯接口,接受上位计算机网络监测,也可脱离上位机独立自动运行。

●多重内部保护 内设过载、过压、欠压、短路、缺相、相序、过温保护。

●多路电量采集 3路(电压、电流、无功功率、有功功率、功率因数)、总电量累计,可本地显示也可通过内部网络由监控中心采集。

●功率因数补偿(可选) 可配功率因数补偿电容。

●谐波滤除 可抑制用电系统产生的大部分瞬变与浪涌,消除谐振波,清洁电网,减少电耗。


2、产品系列及适用场所

RPT-ZNYS交流远输智能中继电源分为:

干式铜芯无触点系列:应用在对防火要求特高的场所,如矿山隧道、地铁、航空航天车间等;

干式铝芯无触点系列:应用在对防火要求较高的场所,如海(江)底隧道、穿山特长隧道等;

油浸式铜芯感应系列:应用在对防火要求一般的场所,如偏远乡村、通信基站、泵站、高速公路等;

36V干式无触点系列:应用在使用安全电压的场所,如潮湿工作场所、地下电缆夹层,铁路列车检修基坑等。

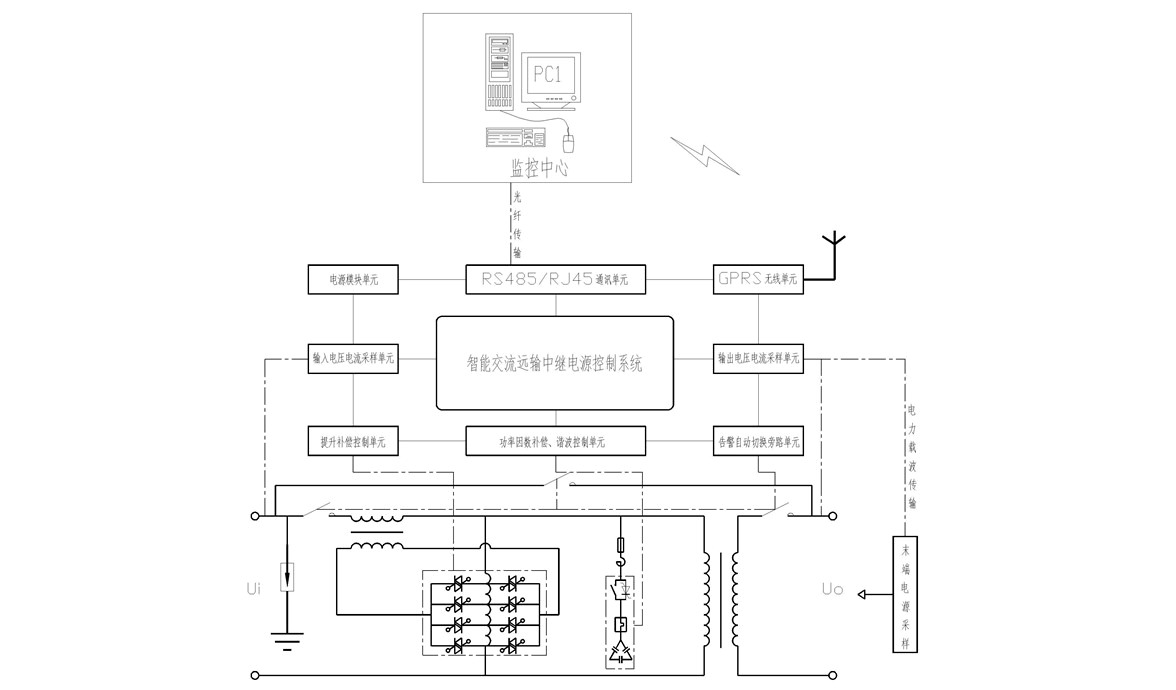

本产品的主机内部由一系列特殊设计的线圈按一定规则连接后固定在磁平衡装置上制成,同时主机内部附有浪涌保护回路及相位调整单元、电压补偿提升平衡单元、电力隔离滤波单元、功率因数补偿单元、远程监控及末端数据反馈单元等。下图为产品结构与系统图。

1、电压补偿提升平衡单元

电压补偿提升平衡单元主要由补偿电路、调压电路、控制电路、输入采样电路、输出采样电路、输出控制电路、保护电路、旁路电路等单元组成。 其工作过程为:当输入电压波动或负载变化时,通过各采样电路获取电缆末端反馈电压,经电力线载波传输给基准电压进行比较判断,然后由控制电路输出控制信号,控制调压电路中相应的晶闸管导通,使补偿电路产生极性和大小不同的补偿电压,达到稳定输出电压的目的。同时,控制电路还对保护电路和输出控制电路进行控制,产生相应的动作

2、电力隔离滤波单元

瞬变和浪涌是正弦交流波上的一种瞬时态的畸变,对微电子设备危害较大,安装本产品后,能抑制用电系统的大部瞬变与浪涌,消除谐振波,清洁电网,减少电耗

3、功率因数补偿单元

对于感性负载,其功率因数一般为0.7左右,在线路上产生的无功损耗不容小觑,本产品可根据用户的需要安装功率因数补偿单元。

4、末端数据采集反馈单元

在输电线路末端安装“末端数据采集反馈单元”,将末端实时电量数据经电力线载波反馈给本产品,由内置智能控制系统实现对电压的闭环调控

5、远程监测单元

本产品内置RS485RJ45通讯接口,通过光纤或无线通信网络与监控中心实现联网,接受监控中心对各类电量数据的远程监测。



备注:设备的额定容量按下式计算:

式中:P —节电器额定(输出)容量(KVA m —相数 单相: m=1 三相: m=3




1、干式无触点型

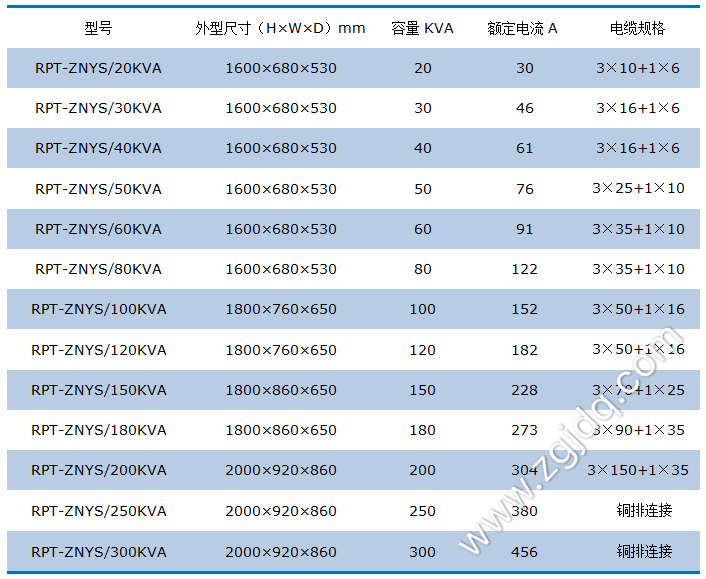

注:350-1600KVA可根据客户需求定制


2、油浸式感应型

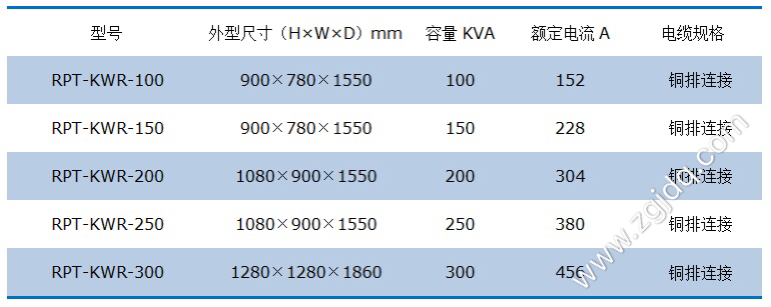

注:350-1600KVA可根据客户需求定制


336V干式无触点型

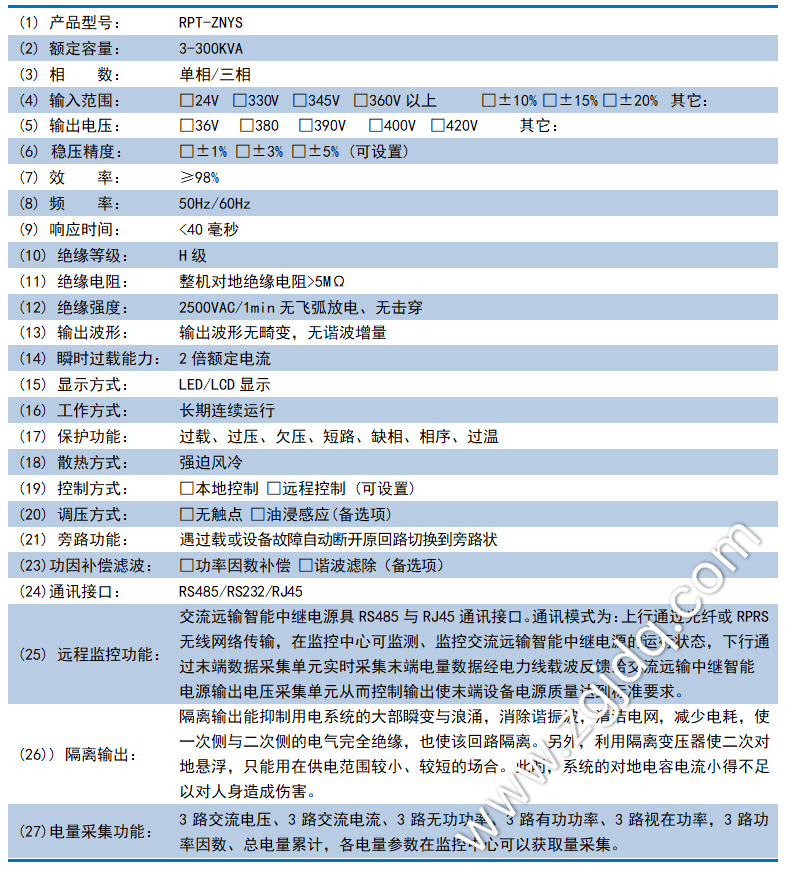

用户订货时,应说明所需交流远输智能中继电源的额定容量、额定输出电压、输入电压变化范围等。

1、根据负载的工作电压,选择交流远输智能中继电源的额定输出电压;

2、根据负载工作电压的允许波动范围,选择交流远输智能中继电源的稳压精度;

3、根据使用现场电网电压的波动情况,选择交流远输智能中继电源的输入电压范围;

4、根据负载功率的大小、负载功率因素及负载性质,选择交流远输智能中继电源的额定容量;

1)感性负载功率因素应按 0.7计算,同时还要考虑启动电流的影响;

2)非线性负载(变频设备、UPS等),应按 22.5倍的负载电流来计算交流远输智能中继电源容量;

5、根据当地雷电影响与负载要求,可加大浪涌防护器容量和加装电源滤波器;

6、若用户的要求超出交流远输智能中继电源标准配置指标,可为用户生产特殊设计的交流远输智能中继电源;

7、若用户对交流远输智能中继电源输入电压范围、稳压精度、各种功能等一些指标要求较宽松,我们也能为用户提供价格更适宜的简单适用的特殊规格产品。
