隧道照明控制器

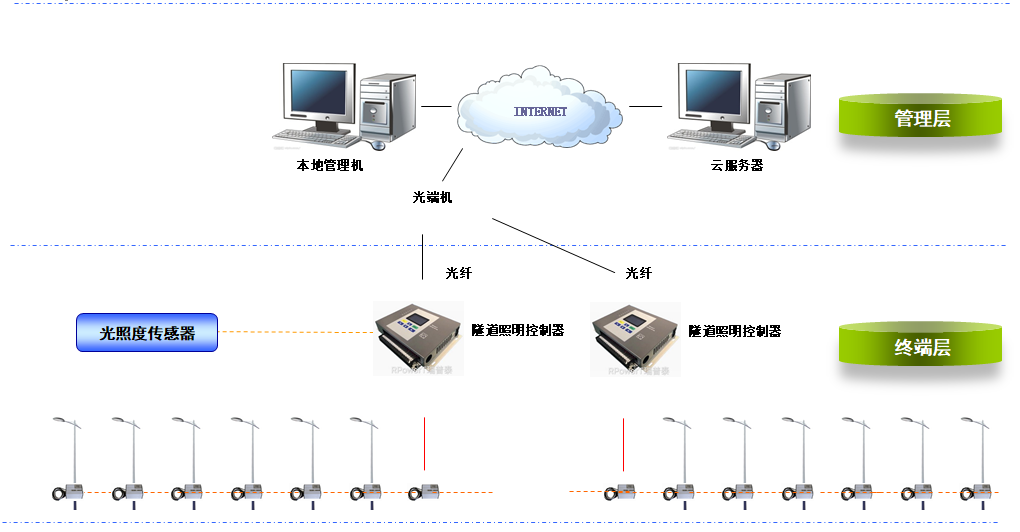

RPT-SD智能隧道照明控制器是我公司自主开发的专门用于隧道照明集中监控系统的现场控制设备。它集电量变送、采集、控制、MODEM、电源为一体,整机只有一块主板,结构简单,安装维护方便。 该智能隧道照明控制器的IC全部采用进口元器件,供电电源采用DC/DC隔离电源模块,各测量通道之间相互电气隔离,因而具有极高的可靠性,采用单片机(MCU)控制设计,具有自处理和自校正功能。RPTSD智能隧道照明控制器主要是针对GPRS/GSM通讯方式所设计的,智能控制器和前期产品相比,主要升级了单板软件系统。通过RS232接口及各种MODEM,可构成多种通讯方式,满足各种系统组网方式的需求。 以先进的通讯技术、计算机技术、自动控制技术、网络、多媒体技术为基础,实现隧道照明系统的远程监控,从而实时掌握照明系统运行状况,快速发现照明系统故障,提高城市照明系统运行质量。 系统由监控后台软件(监控中心)、隧道照明控制器、光照度传感器等构成。通过中国电信或中国移GPRS/4G/NB公共无线网络平台,实时对隧道照明系统进行数据化和网络化管理,包括经纬时控、光控、分时段定时控制等,可远程组网控制,也可本地自动控制,有效提高隧道智能控制与节能监控。



RPT-SD控制器是智能隧道照明控制系统的重要枢纽,安装在隧道照明箱变中低压配电变压器的低压侧,通过GPRS/4G等无线或有线(RJ45)通讯方式与隧道照明管理主站双向通信,完成隧道照明的监控。该产品采用ARM核微控器和自主的嵌入式操作系统,操作简单、安装方便,是智能隧道照明控制系统的最佳选择。

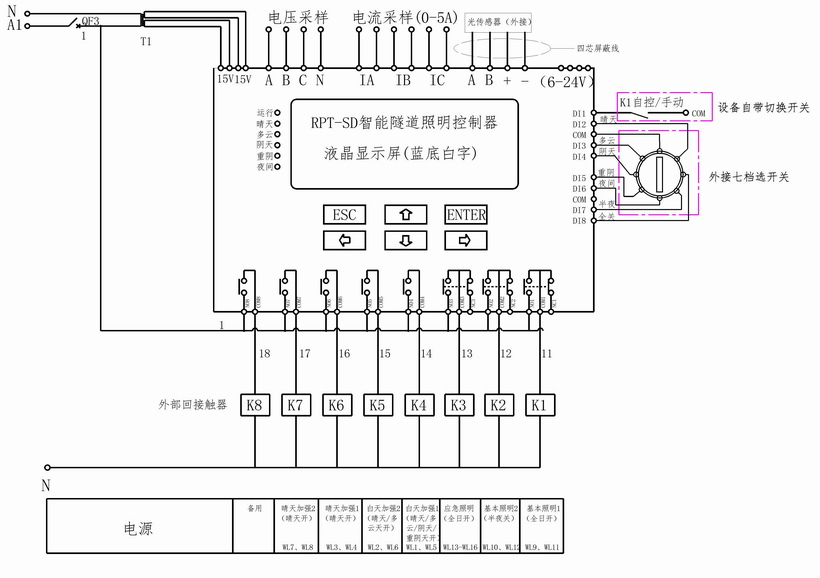

控制模式:控制模式分为自动模式与手动模式

1、自动模式:

K1关闭时,即DI1COM断开时,为自动模式,自动模式有三种方案:经纬光控、光控、手动定时。

经纬光控:白天与夜间由经纬度自动生成的时间来定义白天由光感度来识别并自动运行在相应的场景模式。

光控:所有场景模式均由光感度来识别,自动运行不能定义时间。

手动定时:白天与夜间由人工设定的时间来定义,白天由光感度来识别并自动运行在相应的场景模式。

2、手动模式:

K1打开时,即DI1COM接通时,为手动模式,DI2-DI8分别对应:晴天、多云、阴天、重阴天、夜间、半夜、全关七种场景,由外部七档开关来控制,当打开手动模式而没有外接七档开关时,设备自动按阴天场景运行。在自动模式下也可通过界面“手动控制”选择相应场景模式工作状态,退出“手动控制”后又自动恢复为相应自动场景模式状态。




晴天模式:K1-K7全部动作(建议动作光感度阀值设定30000Lx);

多云模式:K1-K5动作(建议动作光感度阀值设定为10000Lx);

阴天模式:K1-K4动作(建议动作光感度阀值设定为3000Lx);

重阴模式:K1K3K4动作(建议动作光感度阀值设定为300Lx);

夜间模式:K1-K3动作(当光感度在300Lx以下时),下半夜K2关闭(在选定经纬光控、手动定时模式时下半夜K2关闭时间可设);当外接光敏传感器未接入或损坏时,设备自动按阴天场景运行,可以通过状态查询页,查看光敏传感器是否接入。
