智能路灯集中控制器


传统城市路灯存在着开关灯控制方式单一、亮灯时间不准确、巡查困难、故障处理不及时、亮灯率无法把控等问题,从而导致路灯系统能耗高,维护成本高。传统的路灯控制系统已无法满足智慧城市管理的需要,智能照明控制系统从而得到广泛应用。 RPowerT 瑞普泰智能路灯监控管理系统是集单灯节能(节电率高达45-50%)、监控(单灯-四遥)、防盗、漏电检测、智能控制管理于一体的智能RPT-iEasy物联网智慧路灯管理系统,极大提升城市路灯管理水平与效率,最大化实现节能目标。



系统由监控后台软件(监控中心)、集中控制器、回路控制器、单灯控制器、漏电检测模块、电缆防盗模块、光照度传感器等构成。通过中国电信或中国移GPRS/4G/NB公共无线网络平台,实时对路灯系统进行数据化和网络化管理,包括经纬时控、光控、分时段定时控制等,通过嵌入式软件控制技术,通过PWM/0-10V调光在各时段智能化调节LED路灯亮度,有效提高城市照明智慧管理水平,达到节能减排的目的。

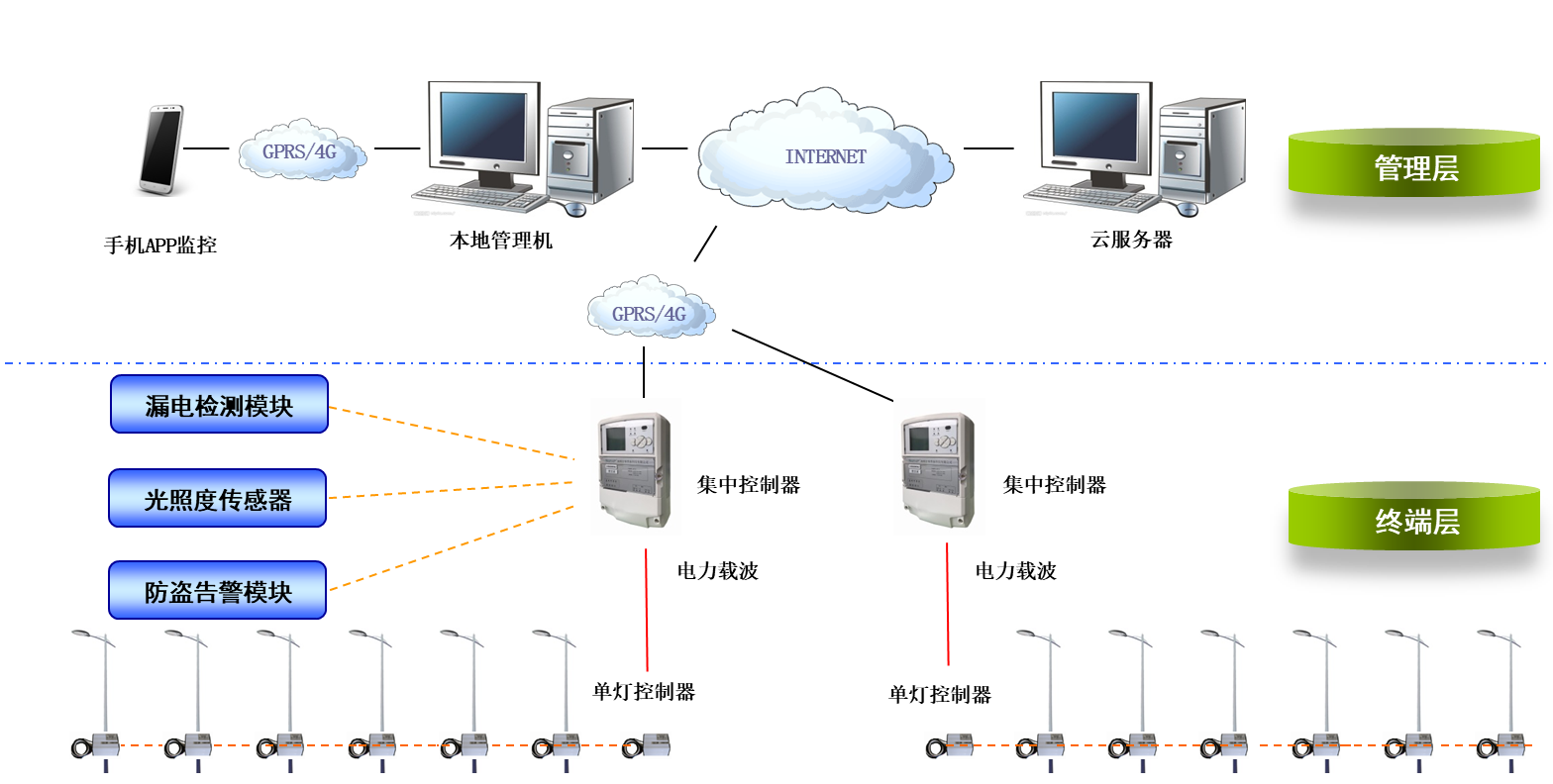

智能路灯照明控制系统框图如图1所示:



图1 路灯照明控制系统框图

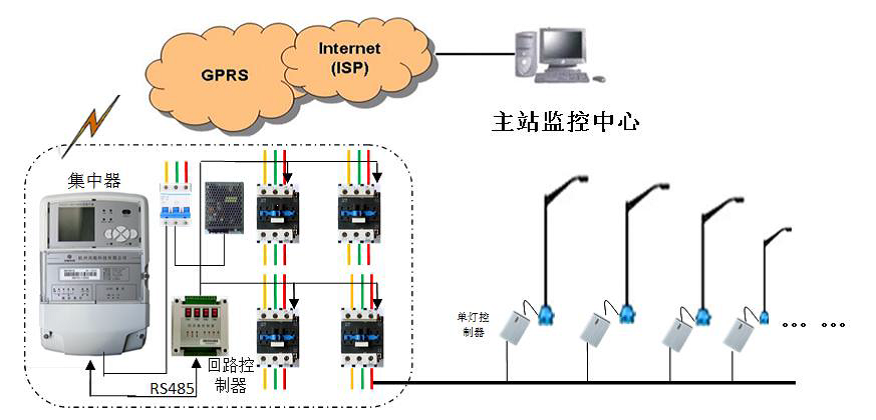

RPT-5S集中控制器是智能路灯控制系统的重要枢纽,安装在路灯箱变中低压配电变压器的低压侧,下行通过电力载波/ZiBee与单灯控制器双向通信,通过GPRS/4G/NB等通讯方式与路灯管理主站双向通信,完成路灯的监控和控制。该产品采用ARM核微控器和自主的嵌入式操作系统,操作简单、安装方便,是智能路灯控制系统的最佳选择。




1、五遥控制

遥控:远程控制路灯、景观灯的开关;

遥测:远程测量路灯配电柜的实际运行状态,具有三相主回路电压电流测量功能;

遥信:远程监测终端状态信息、电压电流过高报警信息、接触器故障信息等;

遥调:远程调节每盏灯的亮度;

遥视:远程现场视频或者照片;

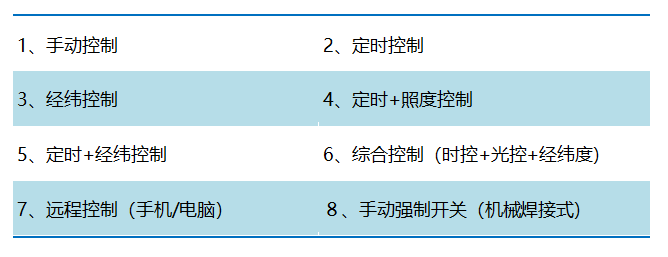

2、启动控制模式


3、十大功能解析


(1)控制方式智能灵活

节能控制:预约控制和分时控制,实现回路输出属性的任意配置,实现节能管控的效果。

灵活控制:设置多套时间方案实现对每一个回路的控制;可将所有回路按照不同的开关灯时间分为四组(全夜灯、半夜灯、亮化灯、景观灯),每组可以单独独立控制。多种时间控制模式:包括普通模式、按经纬度日出日落开关灯模式、节假日模式、周循环模式、二次开灯模式和经纬度开关灯模式;

多种控制方式:监控中心远程手/自动、本机手/自动、外部强制控制等五种控制方式。


(2)自动保存设置数据

控制器既可以联网使用也可独立使用,设备能自动保存用户设置的数据(保存时间10年以上),当系统通信中断时,设备将按照最后一次配置运行,不会影响当日天路灯开关。


(3)多功能远程抄表功能

远程抄表方案一:集中控制器自带电表专用电量芯片测量各路电压、电流、有功功率、无功功率、功率因数、频率、电能等参数可在后台按日、月、年一键获取并生成报表。

远程抄表方案二:读取国网能电表的串行接口数据,从而获得相应电能值。

RPT-5S可根据用户需要选用上述任意一种电能统计方式。


(4)状态实时检测

系统输出反馈检测模块可在系统开灯或关灯的时候检测外部回路是否开启/关闭,用来检测接触器或空气开关以及设备输出继电器是否存在故障。


(5)多功能实时告警

告警内容包括:白天亮灯、晚上熄灯、配电箱异常开门、电压、电流越限、回路缺相、回路断路和线路停电、通信失败、电缆被盗、电缆漏电等;当告警发生时,系统可及时在监控中心获知并地向指定手机用户发送告警信息。用户可选择哪些告警上报还是不上报。


(6)双重通信保障(有线+无线)

系统采用GPRS/4G/BN无线通讯方式,RJ45标准以太网口\光纤\RS485有线通讯方式,使用电脑和手机就可以轻松实现对路灯照明系统的管理控制;同时在无线通信出现故障时,可以手动切换到有线通信模式,保证了系统通信的稳定。


(7)现场强制手动开关灯

本产品的回路控制部分独立于集中控制器存在,当遇集中控制器通信、电源故障时,可现场强制手动开关灯(焊接式手动开旁路输出继电器),保障应急开关灯。


(8)全天电缆防盗(非标配)

除了配电箱异常开门会自动报警外,配置我司RPT-LDLT路灯防盗主从模块,实现24小时实时电缆防盗侦测与告警功能。


(9) 全天电缆漏电检测(非标配)

我司专门钍对路灯电缆系统研发的RPT-LDJC路灯电缆漏电检测模块,通过RS485通讯方式与集中器建立双向通讯机制,主要用于检测电缆的漏电流大小,及判断漏电流产生的相线和大致位置,对整个智能路灯系统的安全和检修有效的保障。


(10)单灯智能控制(非标配)

通过PLC电力载波或zigbee方式完成对单灯的智能控制,包括单灯0-100%分时段节能调光、单灯好坏监控与检测、单灯电流电压电量参数读取、单灯独立各种定时开关方案、单灯漏电检测(非标配)。












对于集中控制器、回路控制器、漏电检测模块、电缆防盗模块安装不熟悉的用户,可由我司组装成套的智能路灯控制箱提供给客户,客户安装时只需将进出线电缆接入即可使用,参数设置在出厂前已经调试完成,部分参数调试可在后台系统操作完成。
