智能路灯电缆防盗装置




RPT-LDLT路灯防盗是整个路灯监控系统中比较关键的部分,路灯电缆在整个路灯所的固定资产中占着比较大的比例,有效的防盗就显得特别重要。就目前实际使用中,末端采用短信报警的方案是最可靠、最快、最准确的,同时也是受线路干扰、供电状况影响最小的报警方案。我公司的电缆防盗系统根据国家有关标准、规程及广大用户的实际需求,综合了先进的过压、过流保护技术,是广大路灯系统用户用于现场检测路灯电缆的优选设备。电缆防盗器包括防盗主机RPT-LDLT-M01-4和防盗从机RPT-LDLT-N01两部分。相比第一代,第二代的优点在于减少SIM卡的数量!系统更稳定(需配合我司集控制器一起使用)。

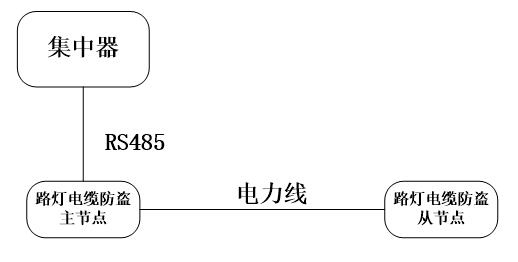

路灯电缆防盗装置系统如图1所示:



图1路灯电缆防盗系统





当系统工作在白天时,主机端自动输出24VAC给远端的从机,一方面给从机供电,另一方面用于采集脉冲信号。当电缆被盗时,从机采集不到脉冲,于是向主机发出告警信号,主机接收到信号后输出干接点信号给集控器,集控器进而向监控中心上报告警信息;

当系统工作在晚上时,主机端自动切断24VAC输出,由配电柜输出220VAC给远端的从机,一方面给从机供电,另一方面用于采集脉冲信号。当电缆被盗时,从机采集不到脉冲,于是向主机发出告警信号,主机接收到信号后输出干接点信号给集控器,集控器进而向监控中心上报告警信息。

应用配置,4条三相四线电缆出线端配置一个防盗主机,每条电缆末端配置一个防盗从机,路灯电缆防盗主节点原理如图2所示:

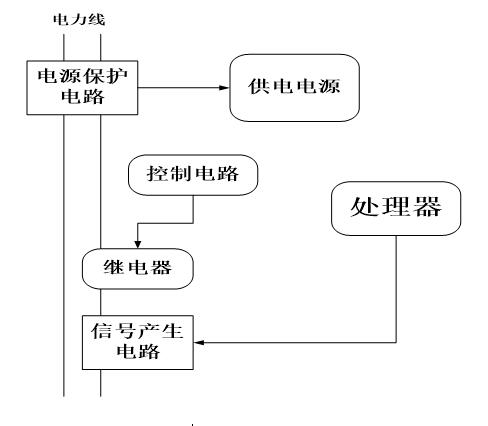

2路灯电缆防盗主节点原理框图

3路灯电缆防盗从节点原理框图

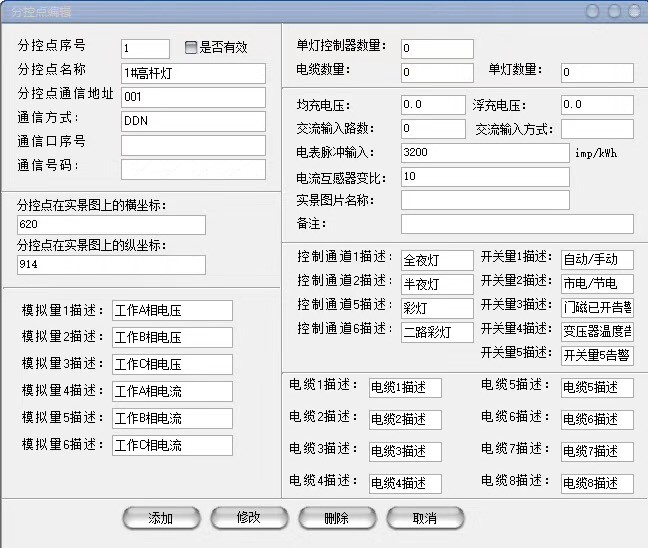

4路灯电缆防盗系统后面界面





瑞普泰电缆防盗器能实时检测路灯线揽状态,正常情况下主机主动查询各个从机的状态。

从机能主动上报,当电缆被盗时,从机主动向主机发出报警信号。

防盗主机主要功能是白天提供24VAC脉冲电压到路灯线缆上,以便防盗从机检测。晚上可自动断开市电。

防盗从机实时检测线缆状态,白天检测24VAC,晚上检测220VAC,并主动上报,当线缆被盗时,发出报警短信。

安全:电缆防盗器具有完善的保护功能,可有效抑制静电、高压脉冲、浪涌及电磁辐射等干扰源对测量系统的影响,确保各种测量信号可以安全方便地接入系统,降低了对测量系统的设计要求,从而简化系统设计,提高可靠性,符合有关标准。

成本低:一个防盗主机可配四路防盗从机,防盗主机能自适应白天输出24VAC

精度高:能实时检测线揽状态,采用先进的处理器,反应迅速。

可靠性高:抗干扰能力强。即使因外来强干扰而死机,内部WDT(看门狗)电路也可自行恢复正常工作。

可维护性好:结构设计简单,使得整机的安装也十分简便,维护方便。
