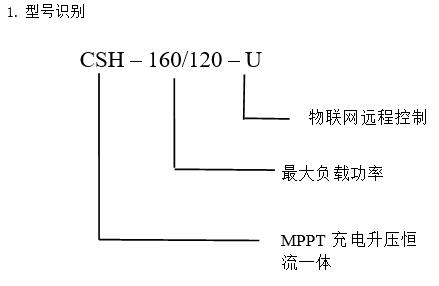

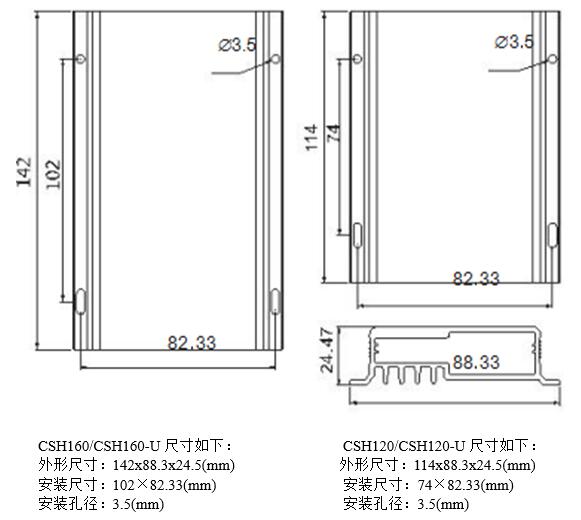

CSH系列网络版太阳能控制器



具有真正的MPPT功能,适合不同串联数目的单晶硅、多晶硅或非晶硅电池板,能显著 提高太阳能电池板的能量利用率。

MPPT太阳能充电技术,最大太阳能板开路电路Voc≤60V。

负载升压恒流输出,可直接最大驱动18颗串联灯珠。

改进型充电算法,支持12V和24V铅酸电池和锂电池使用,用户可自行设置铅酸电池工作模式或是锂电池工作模式。

负载3时段调光及晨亮设计,工作时间0小时~ 15小时可设,功率0%~100%可设。

系统状态记录,最长可记录7天系统状态,对系统进行全面监测。

数据通信采用多次双向握手协议和数据压缩算法,使得数据传输准确快速。

智能功率模式,可根据蓄电池电量自动调节负载功率,最大限度延长蓄电池工作时间。

真正恒流而非限流控制,确保输出电流平滑稳定,从而减少LED光衰,延长LED使用寿命。

红外遥控:设置参数、读取状态、查看历史数据。

金属外壳,IP68防水等级,能够在各种恶劣环境下使用。

过热保护功能,超过一定温度会减小负载或是关闭负载。

蓄电池反接保护、LED短路保护、开路保护等,使系统得到全面保护。

以下为-U系列具有的功能:

具有互联网无线通讯功能,通过太阳能路灯智能管理系统,对路灯进行远程监测、实时监控。

支持远程开关灯/调光及蓄电池、负载参数修改。

实时监控太阳能板电压、电流、功率、蓄电池充放电电流、电压、负载工作状态、控制器工作状态等数据以及故障自动报警。






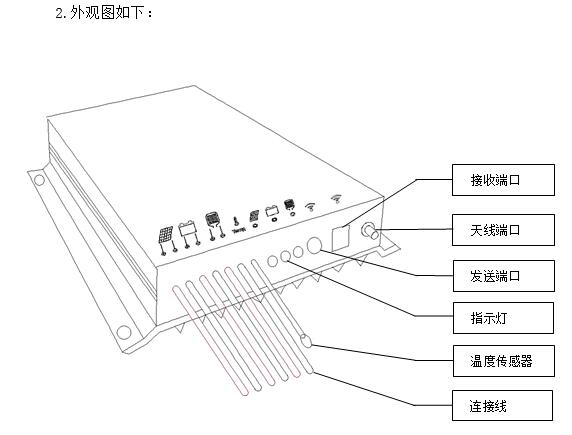

注:带天线的为物联网版

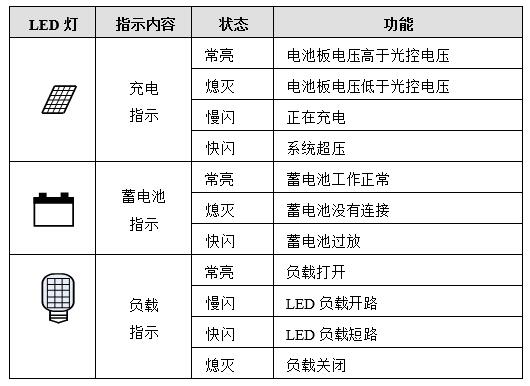

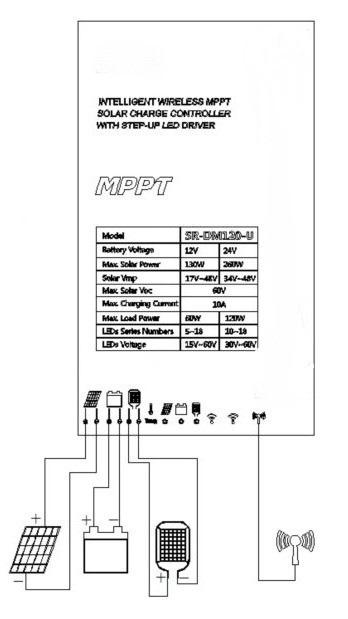

4. 接线顺序:请先接负载,再接蓄电池,最后连接太阳能电池。





1. CSH160/120-U内置升压型恒流源,最大输出电压可达60V,最大可驱动18颗LED灯珠。

2. 本控制器为升压型设计,连接LED负载时,请确认正确串联数目的LED灯。

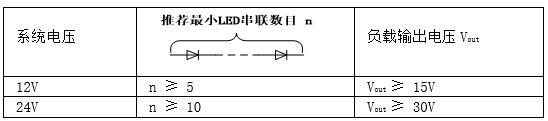

推荐数目如下:



3. 使用时,请先接好LED灯再打开负载。

警告:如果连接LED灯串联数目不正确,有可能损坏LED负载或是控制器,请务必注意!

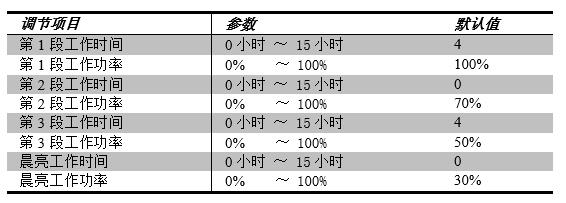

CSH160/120-U 控制器负载工作时间可以分为三时段加晨亮,每段工作时间和工作功率均可以任意调节,不同组合可实现不同的控制模式。



A、 普通工作模式:根据设置时间和功率依次运行

B、 延时亮灯模式:例如,设置第1段工作时间为4小时,第1段功率为0%,系统将会延时4个小时才开灯。

C、 晨亮模式:控制器会自动计算夜晚长度,智能调整晨亮点,从而使晨亮时间更加精确。

D、 测试模式:控制器在正常使用时为光控+时控模式,在安装过程或需要调试时,可使用遥控器打开负载,LED负载会根据遥控器的设置改变功率。测试模式持续时间为1分钟,1分钟后系统自动恢复正常工作模式。






当用户打开控制器的“智能功率”模式时,此时控制器进入智能功率控制模式,LED负载的功率将根据蓄电池的容量自动调节。用户设置的工作时间和负载功率仍然有效,系统将会从自动调节的功率和用户设定的功率中选择其中较小者作为负载输出功率。

比如:当蓄电池容量为50%时,智能功率模式计算的负载功率为60%,如果此时用户设定的负载功率为100%,则最后负载功率为60%;如果此时用户设定的负载功率为20%,则最后负载功率为20%。

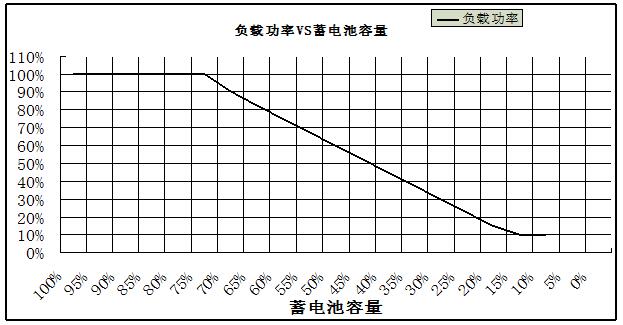

智能功率典型图表如下:






CSH160/120-U控制器可以对负载工作时间、负载工作功率、光控延时、充电电压等参数进行设置,在遥控器上调节完成之后,对准控制器按“发送”按键即可设置成功。同时还可以读取目前控制器里面的设置参数,以确定参数设置是否正确。






(以12V蓄电池系统为例)

MPPT的全称“最大功率点跟踪”(Maximum Power Point Tracking),是一种先进的充电方式。MPPT控制器能够实时侦测太阳能板的发电功率,并追踪最高电压电流值(VI),使系统以最高的效率对蓄电池充电。相比传统的PWM控制器,MPPT控制器能够发挥电池板的最大功率,所以能够提供更大的充电电流,一般来说MPPT比PWM控制器能提高15% ~ 20%的能量利用率。

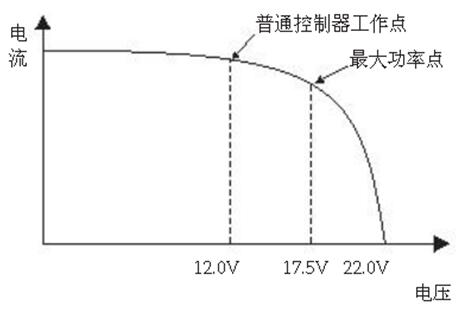

因为太阳能板的峰值电压(Vpp)大约在17V,而蓄电池电压在12V左右,一般充电控制器在充电时,太阳能板的电压在12V左右,并没有完全发挥出来最大功率。MPPT控制器则可以克服这种问题,时时调整电池板的输入电压和电流,达到输入功率为最大值的目的。

同时,由于环境温度和光照条件的不同,最大功率点经常会发生变化,MPPT控制器根据不同的条件时时调整参数,以使系统时刻处在最大工作点附近。

MPPT作为充电的一个阶段并不能单独使用,通常需要结合提升充电,浮充充电,均衡充电等充电方式共同完成对蓄电池的充电。

控制器开始工作时,会对蓄电池电压进行判断,如果蓄电池电压高于13.2 V(×2 / 24V),控制器认为蓄电池是满电状态,会直接进入浮充充电,而不会进行均衡充电或是提升充电。


当蓄电池起始充电电压低于13.2V(×2 / 24V)时,充电过程为:

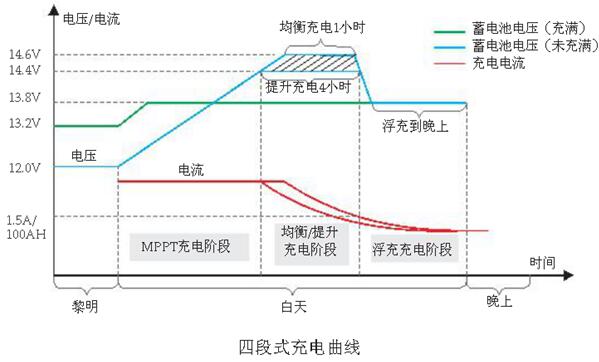

MPPT (均衡充电1小时) 提升充电4小时 浮充充电,其中均衡充电间隔为30天。








CSH160/120-U控制器可以记录整个系统的运行状态,包括运行天数、过放次数、充满次数等,还可以记录一周蓄电池电压变化的情况,使得用户可以更清楚的了解和分析系统。用户需要用遥控器读取其运行状态,读取成功后,参数会记录在遥控器中。




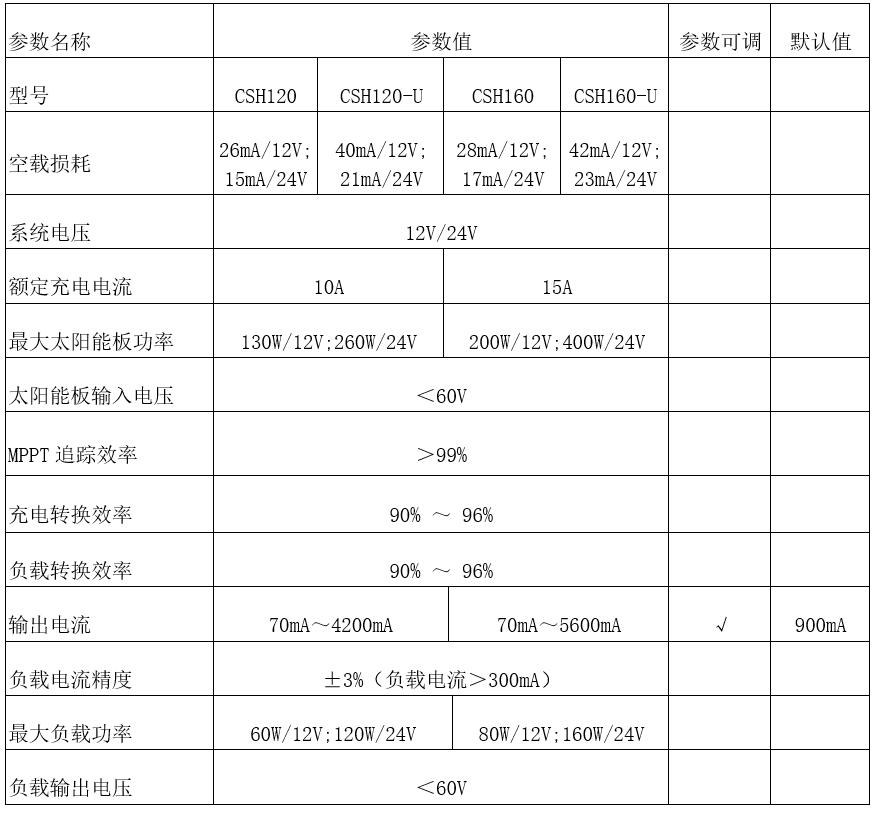

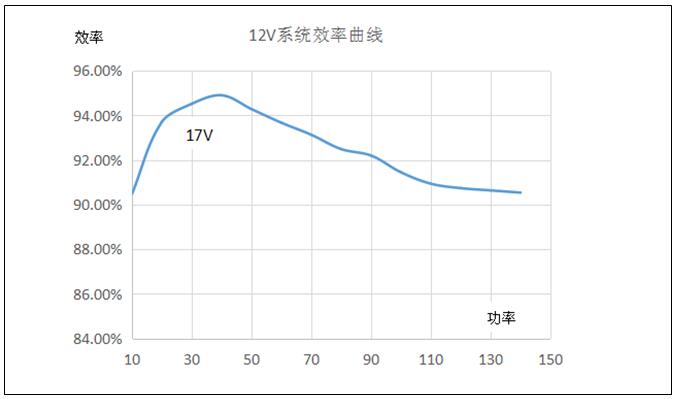

1、12V系统



2、24V系统



1、12V系统




2、24V系统

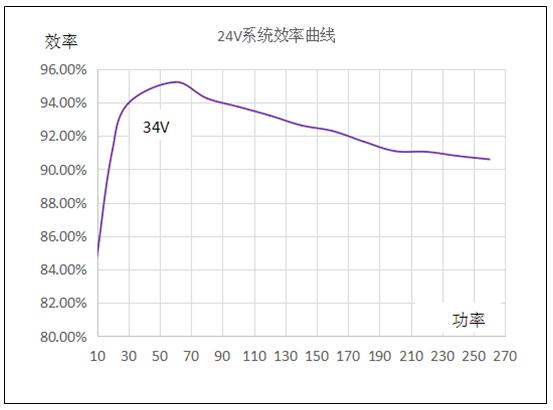

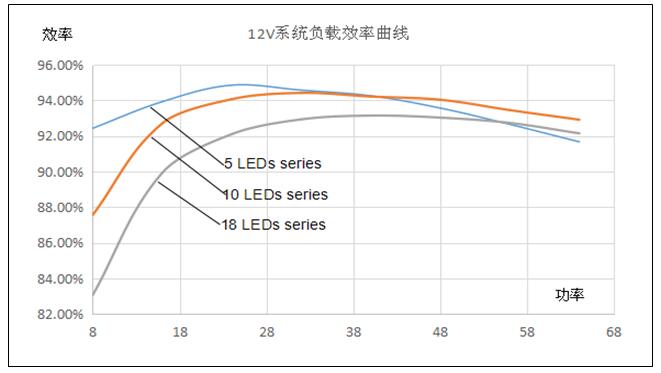

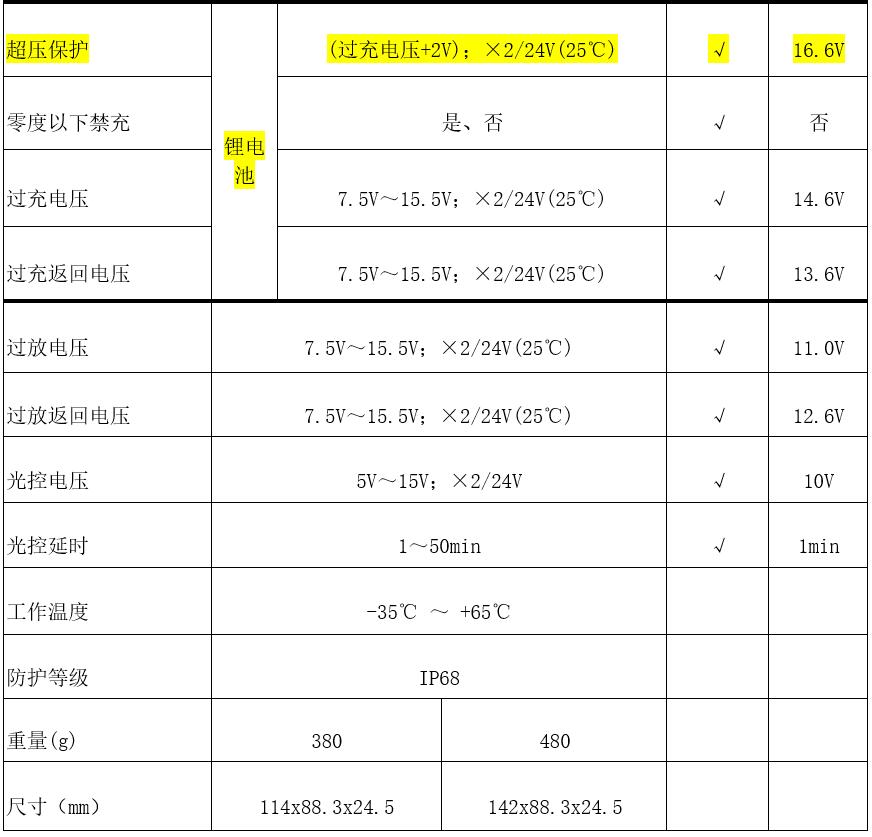

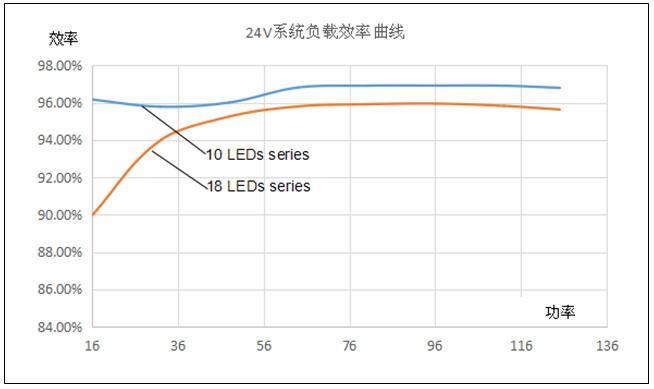

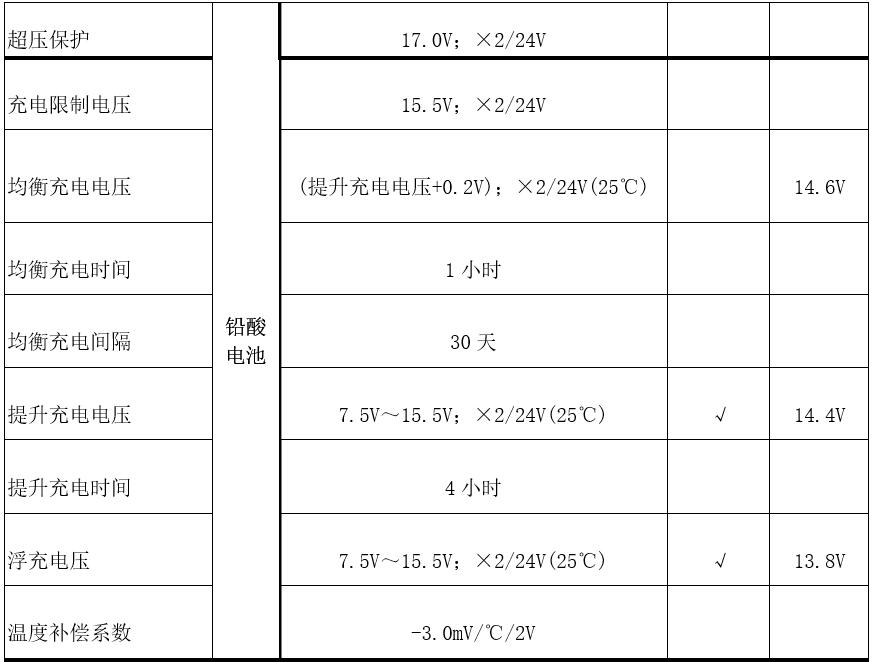

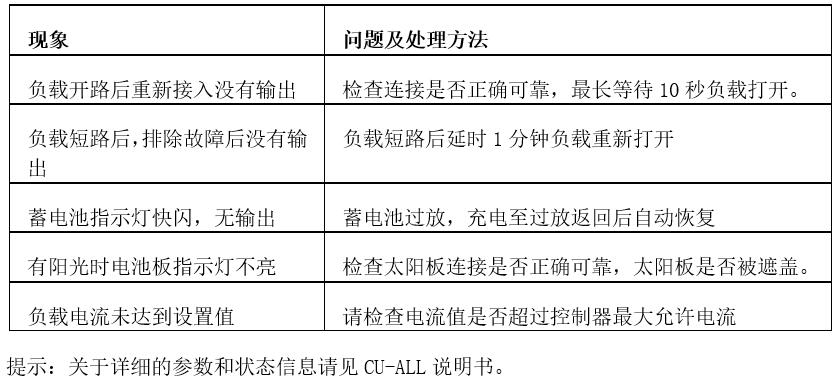

注:参数设置:提升电压 > 浮充电压 > 过放返回电压 > 过放电压
