智能路灯单灯控制器




传统城市路灯存在着开关灯控制方式单一、亮灯时间不准确、巡查困难、故障处理不及时、亮灯率无法把控等问题,从而导致路灯系统能耗高,维护成本高。传统的路灯控制系统已无法满足智慧城市管理的需要,智能照明控制系统从而得到广泛应用。 RPowerT 瑞普泰智能路灯监控管理系统是集单灯节能(节电率高达45-50%)、监控(单灯-四遥)、防盗、漏电检测、智能控制管理于一体的智能RPT-iEasy物联网智慧路灯管理系统,极大提升城市路灯管理水平与效率,最大化实现节能目标。





系统由监控后台软件(监控中心)、集中控制器、回路控制器、单灯控制器、漏电检测模块、电缆防盗模块、光照度传感器等构成。通过中国电信或中国移GPRS/4G/NB公共无线网络平台,实时对路灯系统进行数据化和网络化管理,包括经纬时控、光控、分时段定时控制等,通过嵌入式软件控制技术,通过PWM/0-10V调光在各时段智能化调节LED路灯亮度,有效提高节电率。智能路灯照明控制系统框图如图1所示:


图1 路灯照明控制系统框图


RPT-N01-AC单灯控制器是专业路灯控制系统中的一个组件,可实现单灯的节能调光、单灯好坏状况检测、单灯定时、单灯电量检测等功能,其核心芯片为电力线载波通信(SoC)集成电路XN5106,内部集成PLC载波通信电路、32位CPU(64k字节Flash和16k的SRAM)和硬件自适应自动路由算法,配合专业的外围硬件和软件设计,使产品具有功能强大、易实施安装、免布线,功能可靠和易于维护等优点,是专门为路灯系统研发出来智能路灯单灯调光控制节能产品。




计量功能, 内部包含一个电流与电压计量电路,实时地采集电流和电压等数据,监控单灯控制器负载的工作情况:有功电能示值、电压、电流、功率因数、有功、无功、视在功率测量;

● 控制功能,上电常闭,可以实现单灯摇控和定时单灯控制;

调光功能,提供一路PWM或一路0-10V的模拟量输出,可对LED等进行调光(电子镇流器/LED路灯式);

自动路由功能,每个单灯控制器都可以是路由器;

保护功能,过电流保护、过电压保护;

漏电检测功能(可选) 该产品可检测10mA以上漏电电流;

● 路灯状态检测功能 路灯好坏状况检测



本产品由电压采样电路、电流采样电路、计量芯片、XN5106、载波收发电路和路灯控制回路等组成。计量芯片将来自电压采样电路和电流采样电路的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得各种电量数据(有功、无功、视在、电压、电流等参数),XN5106按照相应的要求对数据进行处理和保存,并通过电力线载波通信(PLC)和外部进行数据交换。原理框图如图2所示:

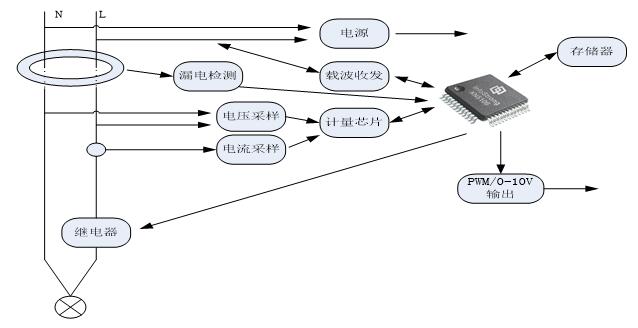

2 单灯控制器应用原理框图

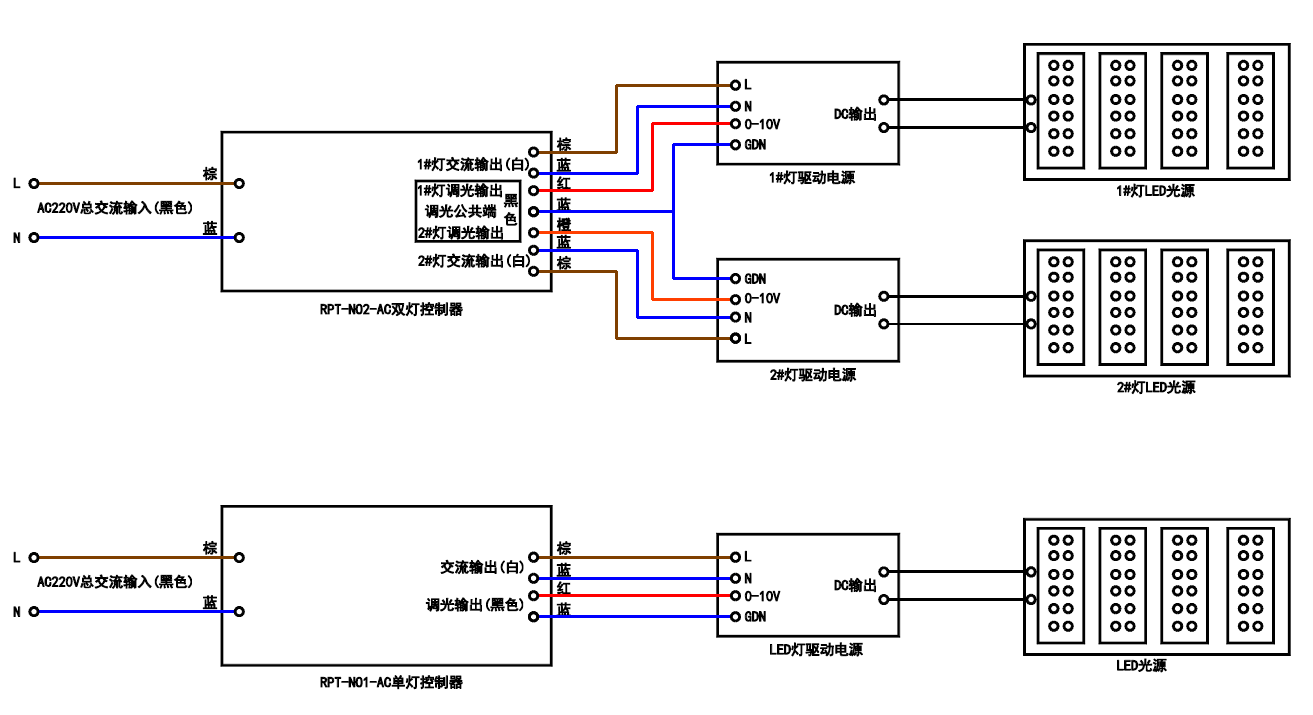

3单灯控制器接线方式图

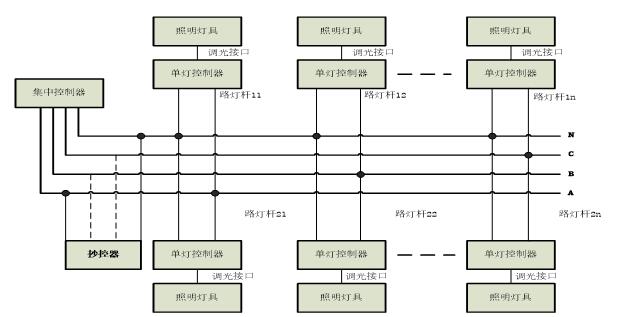

图4单灯控制器接线图

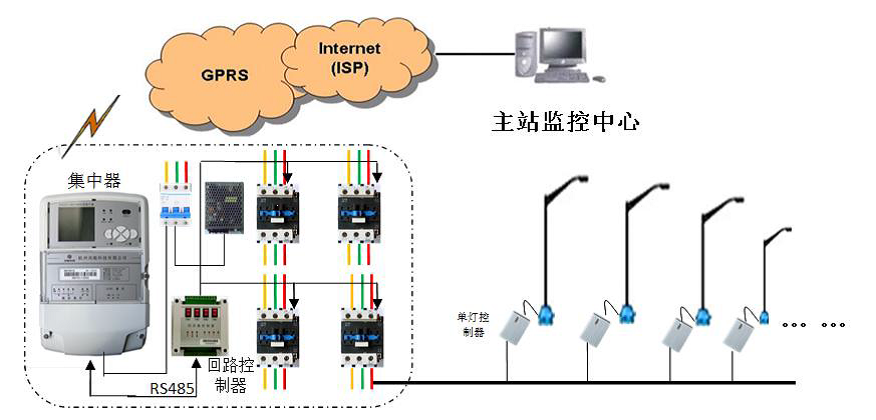

图5单灯控制器系统组网图
