温州市瓯南大桥DMX512灯光控制工程项目

时间:2019-01-25

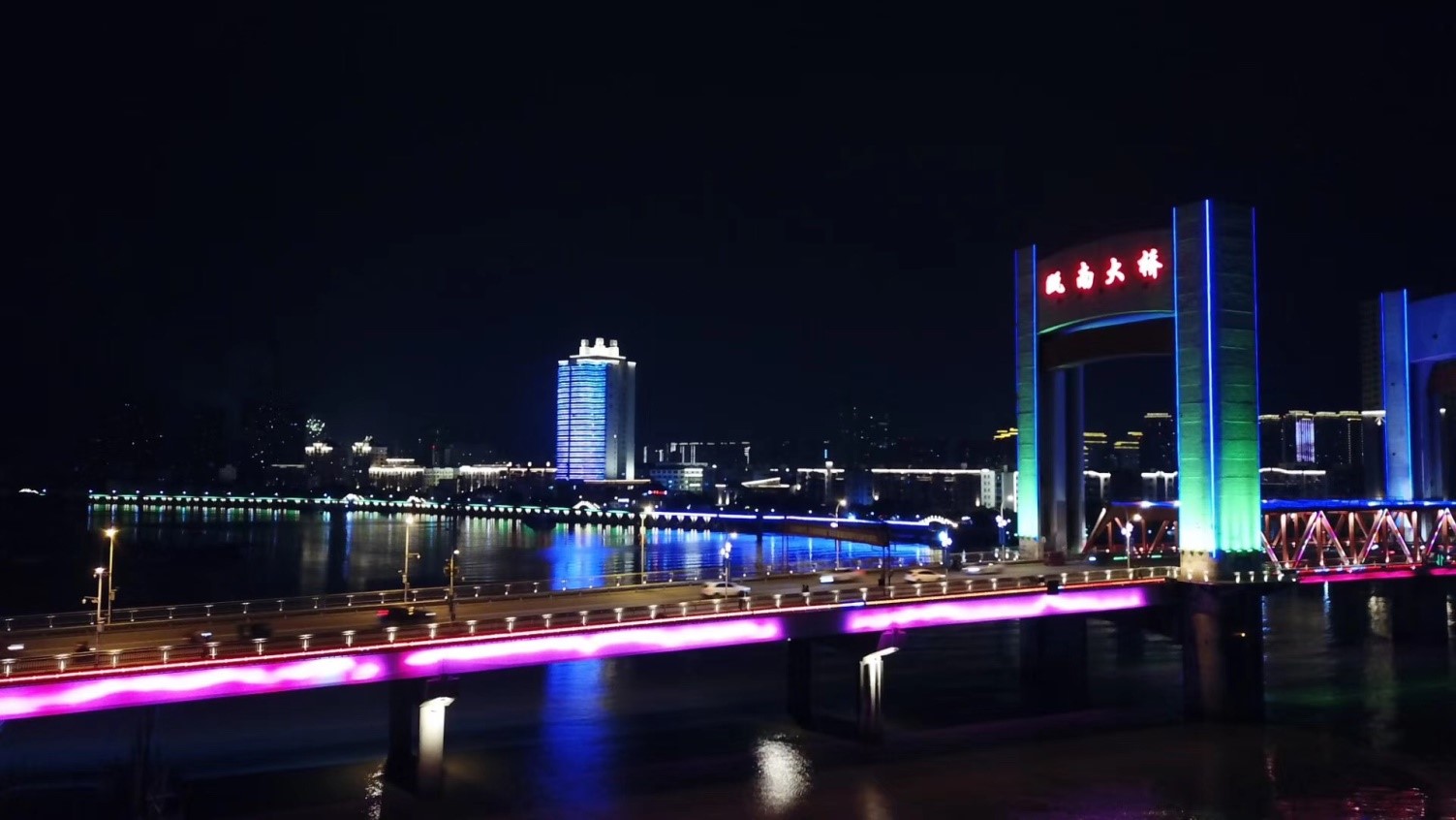

瓯南大桥(鳌江三桥) [1]  温州瓯南大桥工程经浙江省发展计划委员会[2001]193号文批准建设,建设地址位于平阳县鳌江镇胜利路至苍南县龙港镇文卫路之间,跨越鳌江,开通时间是20070429日,极大地便利了平阳县和苍南县之间的交通。是亚洲第一座升降桥,也是目前亚洲最大跨径的钢桁(开启提升式)开启桥,2018年瓯南大桥照明系统全面改造,设计院已将智能照明控制系统设计于系统图内,我司中标成为此段的智能照明控制系统的供应商。以下为设计院图原图:




1、 全桥共四个智能配电箱150A,分2325A漏电+接触器输出;

2、 每个配电箱内安装智能路灯集中控制器、回路控制器,实现路灯回路控制;

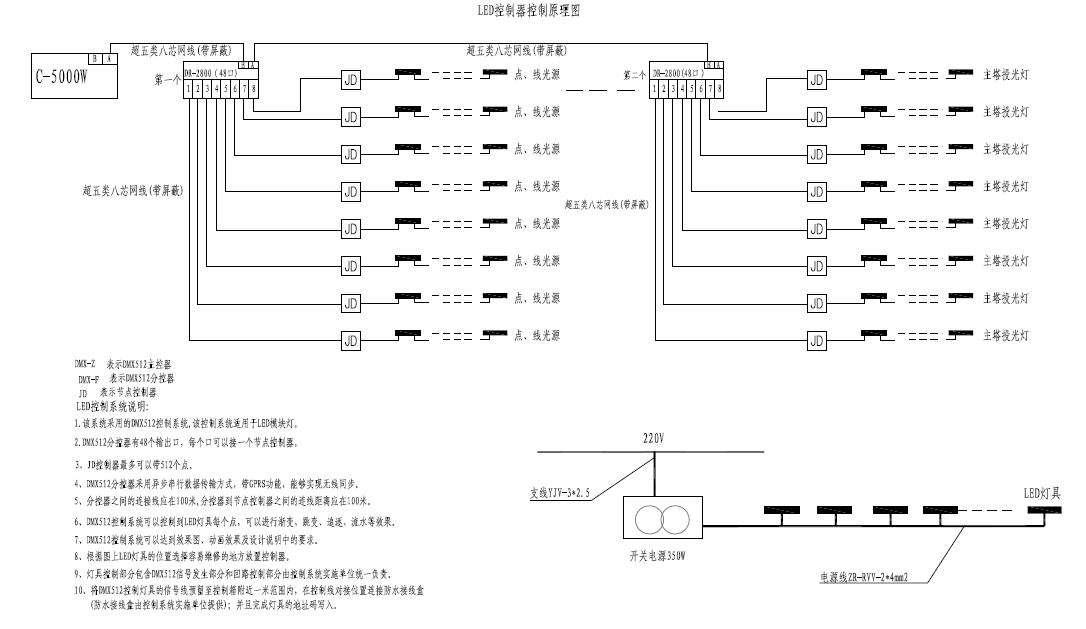

3、 LED本次采用智能照明控制系统弱电部分采用DMX512 控制协议,系统控制要求详见LED 控制器控制原理图,强电部分控制系统需与本次其他标段整体控制系统兼容,满足总体控制要求,系统控制预案:

1) 白天在正常情况下,所有区域的照明用灯具关闭,按照时间段,各照明进行控制。工作日工作模式如下:

A:1800002100(节假日开启至23:00 或凌晨2:00)所有灯具全部开启。

B:21002300)~200,主塔、桁架开启,箱梁区域灯具,其他灯具关闭;

C:200600,主塔灯具开启,其他灯具关闭;

2) 休息日、节假日等工作模式可根据现场情况以及当地交管部门规定。

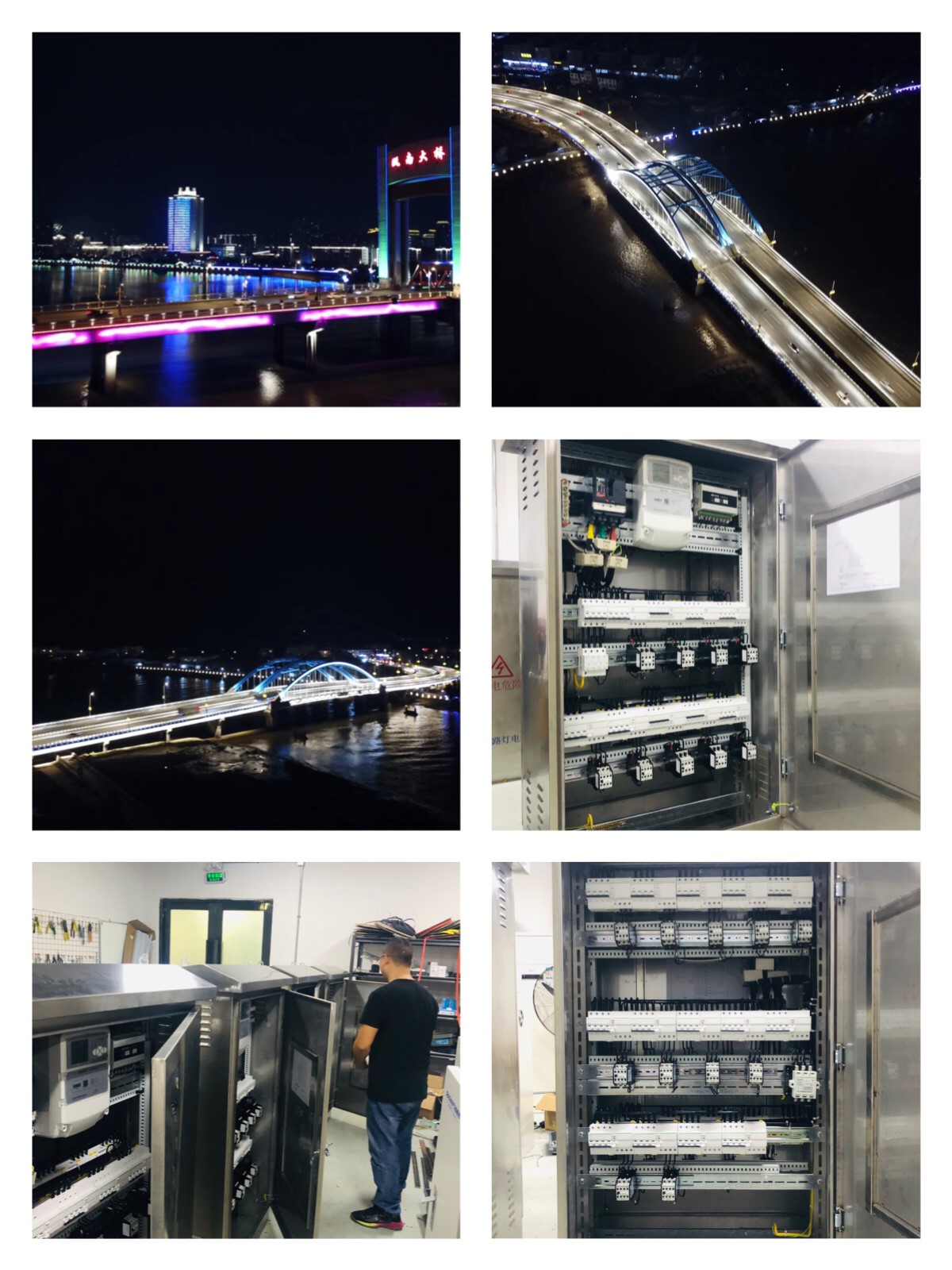

2019年01月,项目顺利通过各级部门验收并交付使用。改造完成后达到如下功能:

1.     PC远程控制
城市景观亮化管理部门可自建服务器,安装我司4G云端远程LED控制系统软件,可以切换场景和控制场景的亮度、速度。亦可承租我司4G云端远程控制管理中心平台,进一步降低城市景观亮化管理部门的IT系统软硬件投资和人工维护成本。
2.
智能手机远程控制
本系统支持智能手机通过客户端专用软件,随时随地的接入系统进行手机界面交互操控,从而使场景切换和场景的亮度、速度控制不再受地点、环境等其它因素的限制。
4G
云端LED远程控制系统包括设备的监管和智能控制两大部分,现场设备的监控主要实现对照明回路、灯具的智能控制、在线故障诊断与报警等。4G云端LED远程控制系统是区别于其他控制系统的关键部分,通过智能控制策略可以充分体现LED应用于景观照明的优势,是将景观照明设计师的设计思想具体实现的有效手段。
2.1
智能控制
LED
景观照明的节能控制主要体现在智能控制方面,并通过智能控制器与云端监控中心服务器的通信来实现下述功能。
2.2.1
自动开关灯
a.
根据所在地的经纬度和季节编制开关灯时间表,景观照明智能控制系统严格按时间表开关景观照明,这种控制方式的缺陷是,控制方式比较呆板,电能浪费较严重。
b.
智能监控,根据光电传感器检测到的照度值控制开关灯,控制方式比较灵活,在无需人工干预的条件下实时地营造绚烂夜景氛围,同时也节约电能。
2.2.2
动态自动调光
开灯之后通过视频图像处理技术对现场的视频监控图像进行处理,由监控中心的计算机计算出人流量,根据人流量对景观照明进行调光控制。
2.2.3
动态场景变换
设定不同的景观照明场景,根据不同的日期和时间自动切换相应的场景,节假日设定多种节日场景,定时变幻效果。动态场景变换由场景控制单元自动完成,监控人员只需在监控中心通过视频监控即可,也可切换到人工操作模式,由人工操作实现景观照明场景的切换。
