DMX512环境灯光控制系统解决方案

时间:2019-03-20













1.本机控制模式:通过操作本机LCD触摸屏切换SD卡内场景文件,控制场景的亮度和速度。

2.日常模式:通过GPS同步设置以天为单位,一天中不同时间段播放不同的场景文件。

3.周+节日模式:通过GPS同步设置以周为单位,周一到周日播放不同的场景文件,注意在有节日场景的情况下,节日场景日期与周的场景日期重叠,优先播放节日场景文件。

4.远程场景控制模式:支持PC或者手机客户端远程切换场景,并控制场景的亮度和速度。

5.远程颜色控制模式:支持PC或者手机客户端可整体或单独控制组内的主机和从机甚至是单灯的颜色,并支持存储为云端场景。

6.支持日常或周+节日模式的时间列表远程编辑下载到GPS主机。

7.支持GPS主机的场景文件远程更新下载和运行模式的远程切换。

8.支持远程操控GPS主机的所有功能。






1. 没有带载量限制,极大满足城市大型项目控制需求。

2. 通过接收卫星信号可实现多台主控器间全球同步,项目在多栋楼宇间无法布线情况下实现多台主控器同步播放。

3. 支持日常,周,节日播放模式。可按照不同区域设定不同或相同场景播放方案。

4. 支持GPRS/4G全城灯光连动控制模式,支持PC端,手机端远程控制。

5. 主制器自带3.5英寸触摸屏,实时显示主控器参数及状态,方便客户操作,可实现整体亮度调整、播放速度调整等。

6. SD卡存储场景文件,最大支持32G,最多可预设99个场景文件。

7. 本机自带全网通物联网卡。

8. 服务器可远程监测GPS主机和从机的状态、在线数量。






1.PC远程控制

城市景观亮化管理部门可自建服务器,安装我司4G云端远程LED控制系统软件,可以切换场景和控制场景的亮度、速度。亦可承租我司4G云端远程控制管理中心平台,进一步降低城市景观亮化管理部门的IT系统软硬件投资和人工维护成本。

2.智能手机远程控制

本系统支持智能手机通过客户端专用软件,随时随地的接入系统进行手机界面交互操控,从而使场景切换和场景的亮度、速度控制不再受地点、环境等其它因素的限制。

4G云端LED远程控制系统包括设备的监管和智能控制两大部分,现场设备的监控主要实现对照明回路、灯具的智能控制、在线故障诊断与报警等。4G云端LED远程控制系统是区别于其他控制系统的关键部分,通过智能控制策略可以充分体现LED应用于景观照明的优势,是将景观照明设计师的设计思想具体实现的有效手段。

2.1智能控制

LED景观照明的节能控制主要体现在智能控制方面,并通过智能控制器与云端监控中心服务器的通信来实现下述功能。

2.2.1自动开关灯

a.根据所在地的经纬度和季节编制开关灯时间表,景观照明智能控制系统严格按时间表开关景观照明,这种控制方式的缺陷是,控制方式比较呆板,电能浪费较严重。

b.智能监控,根据光电传感器检测到的照度值控制开关灯,控制方式比较灵活,在无需人工干预的条件下实时地营造绚烂夜景氛围,同时也节约电能。

2.2.2动态自动调光

开灯之后通过视频图像处理技术对现场的视频监控图像进行处理,由监控中心的计算机计算出人流量,根据人流量对景观照明进行调光控制。

2.2.3动态场景变换

设定不同的景观照明场景,根据不同的日期和时间自动切换相应的场景,节假日设定多种节日场景,定时变幻效果。动态场景变换由场景控制单元自动完成,监控人员只需在监控中心通过视频监控即可,也可切换到人工操作模式,由人工操作实现景观照明场景的切换。













系统日常运行GPS主机自同步模式(日常,周+节日),当有重大节日等需要PC客户端远程控制时,可马上切换到远程场景控制模式。

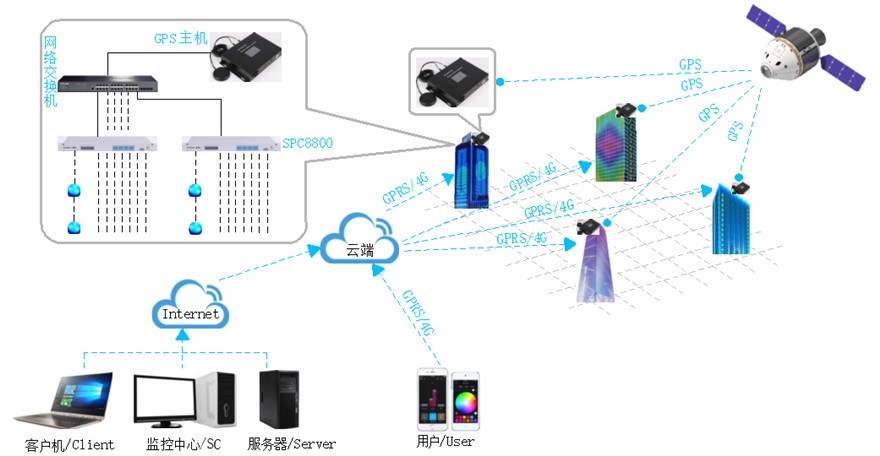

系统由GPS主机+网络交换机+RPT-8800+云端服务器+PC客户端/手机客户端

GPS主机负责 和GPS主机之前的同步运行,同时支持通过4G全网通卡和云端服务器通信,接受云端服务器的控制信号。中央控制室通过PC客户端软件连接到云端服务器远程控制项目的运行模式,场景等信息。

PC客户端  到  云端服务器 到 GPS主机(RPT-9000) 到 从机(RPT-8800) 到 LED灯具实现各种变化模式。

查看手册
相关案例

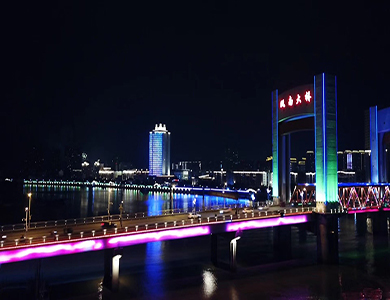

温州市瓯南大桥DMX512灯光控制工程项目
