智能路灯远程监控终端

RPT-5S智能监控器是我公司自主开发的专门用于市政路灯集中监控系统的现场控制设备。它集电量变送、采集、控制、MODEM、电源为一体，整机只有一块主板，结构简单，安装维护方便。

该智能监控器的ＩＣ全部采用进口元器件，供电电源采用ＤＣ／ＤＣ隔离电源模块，各测量通道之间相互电气隔离，因而具有极高的可靠性，采用单片机（ＭＣＵ）控制设计，具有自处理和自校正功能。RPT5S智能监控器主要是针对GPRS/GSM通讯方式所设计的，智能控制器和前期产品相比,主要升级了单板软件系统。通过RS232接口及各种MODEM，可构成多种通讯方式，满足各种系统组网方式的需求。

以先进的通讯技术、计算机技术、自动控制技术、网络、多媒体技术为基础，实现照明系统的远程监控，从而实时掌握照明系统运行状况，快速发现照明系统故障，提高城市照明系统运行质量。

遥控：由控制中心计算机按季节变化随时改变开/关灯时间，远程遥控各个路段的路灯开或关（群/点控）。

遥信：各站点开关状态和故障信息的获取。

遥测：定时或随机监测各站点路段路灯的亮灯率、电压、电流、功率因数、频率等工作参数。

遥调：开关灯时间调整，加装我司的智能路灯节能调控装置后，可实现在线自动/人工调压稳压。

优点：路灯使用四遥系统，既节省人力、物力，合理调度车辆、人手，有针对性的工作，对提升一个城市的整体形象有很大的帮助，为城市竞争提供了有力的保障。

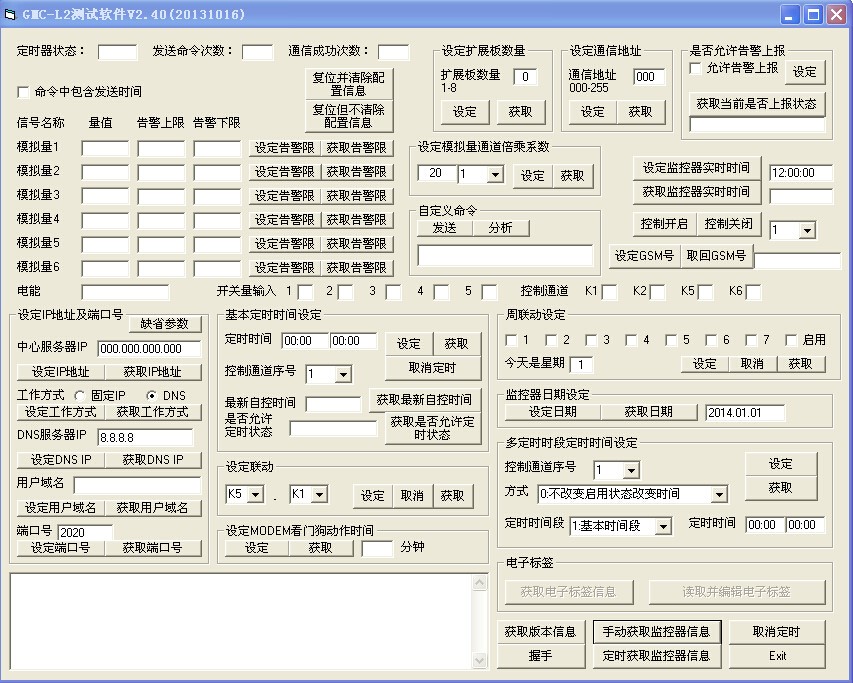

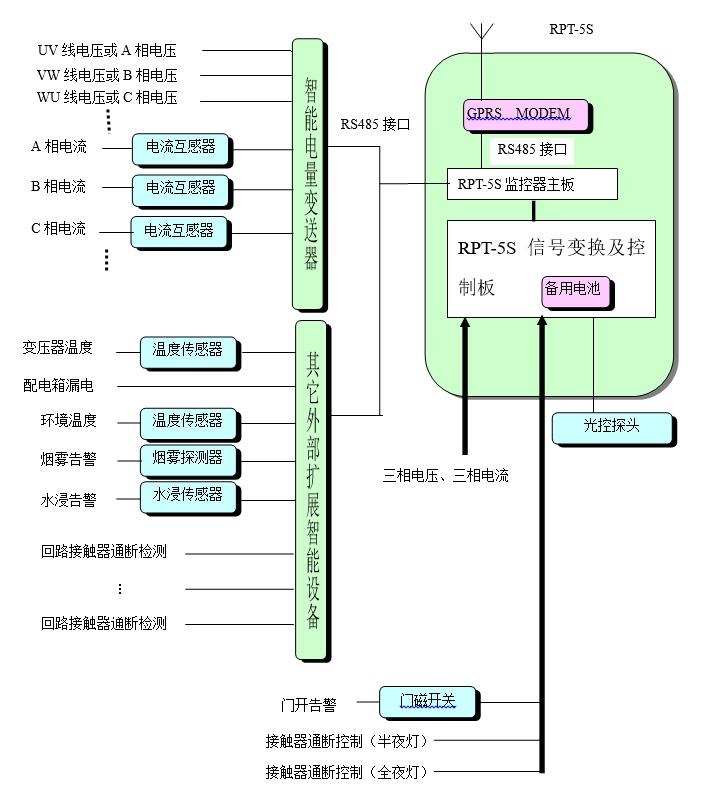

◇ 12路模拟量采集（3路交流电压、3路交流电流、3路无功功率、3路有功功率、功率数、总电量）；

◇ 8路开关量的采集（门开、红外或烟感、变压器温度、接触器吸合确认等）；

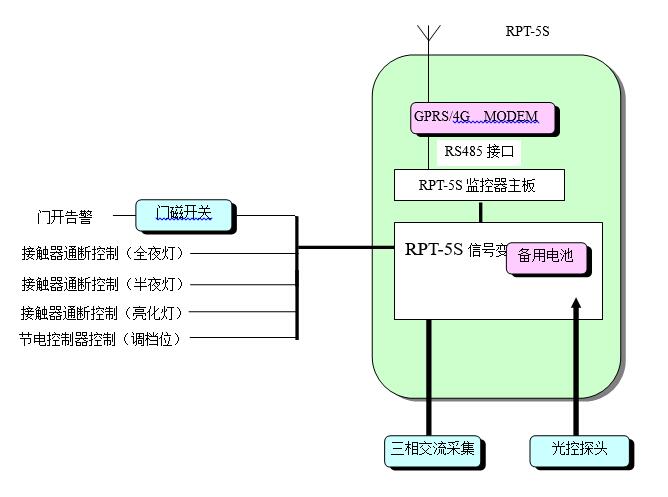

◇ 8路控制量的输出，且具有定时自控功能（8路继电器控制输出，3路全夜灯3路半夜灯，两路彩灯，可完成全夜灯和半夜灯自动开关灯控制功能，彩灯控制通道可与全半夜灯联动）；

◇PULSE为计数脉冲开关量输入通道，可用于脉冲表电能计量；

◇ 1路光感探头输入，可在LCD显示屏中显示实时光感度，并可设置光感开关阀值；

◇ 具有高清LCD液晶中文显示屏，清晰显示电流电压电量及运行状态等相关参数；

◇ 具有6位标准键盘，方便设置相关参数与手动控制，实现人机互动；

◇ 具有6个LED运行状态指示灯，指示电源、通信、全夜灯、半夜灯、故障等工作状态。

◇ 具有拔插式GPRS通讯模块，方便用户选择配置方案，将大大提高工程施工的灵活性，也易于维护；

◇ 具有RS232接口可与MODEM、电脑等设备通信；

◇ 具有RS485接口可与扩展测控板进行通信；

◇ 具有实时时钟并且失电后继续走时，确保时间的准确性；

◇ 支持固定IP地址与域名解析两种GPRS通信方式；

◇ 远程抄表功能，采用电表专用电量芯片测量各路电压、电流并计算有功功率、无功功率、功率因数、频率、电能等参数。电能的测量通常有三种方法，方法1：利用电压、电流、功率因数等参量按时累加。方法2：通过计量电能表脉冲计数接口脉冲个数统计电能值。方法3：读取智能电表的串行接口数据，从而获得电能值。RPT-5S可根据用户需要选用上述任意一种电能统计方式；

◇ 支持远程遥控及定时工作模式，该功能将在下节具体描述；

◇ 支持GSM 短消息传输模式，使用协议为SMS标准AT命令集；

◇ 支持GPRS传输模式，使用协议为GPRS MODEM标准AT命令集；

◇ 支持扩展8个具有RS485接口的智能设备；

◇ 可设定模拟量告警限，根据告警限判断告警情况并实现告警上报；

◇ 失电后告警限仍保存于监控器中不丢失，来电后自动生效；

◇可记录告警历史数据；

◇ 支持远程设置经纬度、通信域名、修正时钟（自动/手动）；

◇ 两个域名可选择：主域名与调试域名，调试域名用于调试，调试正常后切换到主域名运行；

◇ 在远程经纬时控与普通定时控制基础上，支持本地经纬时控、经纬光控、光控、手动控制；

◇ 如果通信系统故障或设备故障不能远程控制，RPT5S将自动切换到本地经纬时控控制，不影响开关灯。

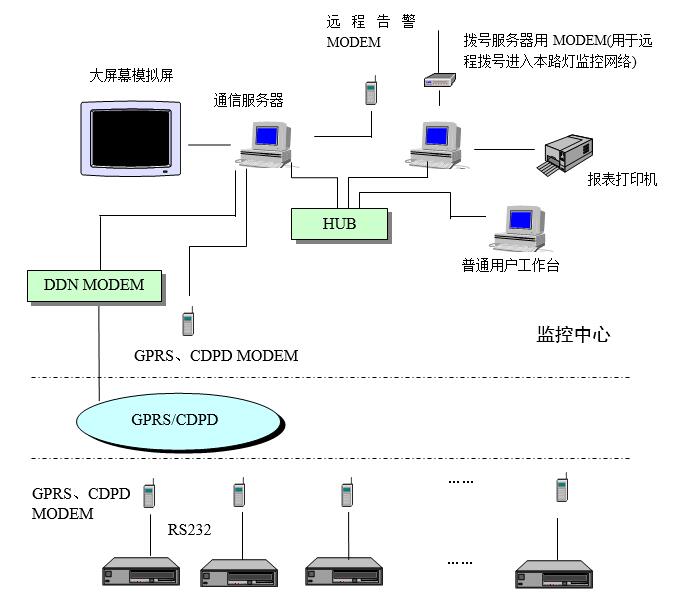

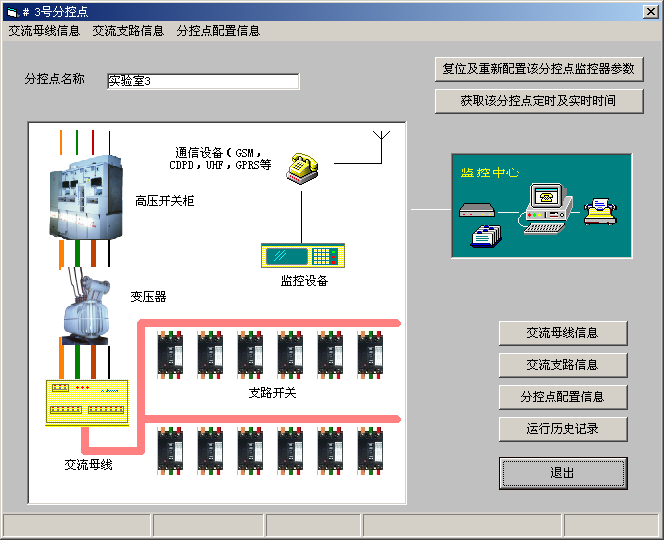

RPT-5S智能监控器可用RS485接口连接GSM工业级MODEM，通过短消息、GPRS、无线数据传输电台、CDPD等多种通信方式进行远端集中监控。该监控器提供RS485通讯接口，可灵活的组成多种形式的集中监控系统，具体有以下几种组网模式：
