RPT-LDLT路灯防盗是整个路灯监控系统中比较关键的部分，路灯电缆在整个路灯所的固定资产中占着比较大的比例，有效的防盗就显得特别重要。就目前实际使用中，末端采用短信报警的方案是最可靠、最快、最准确的，同时也是受线路干扰、供电状况影响最小的报警方案。我公司的电缆防盗系统根据国家有关标准、规程及广大用户的实际需求，综合了先进的过压、过流保护技术，是广大路灯系统用户用于现场检测路灯电缆的优选设备。电缆防盗器包括防盗主机RPT-LDLT-M01-4和防盗从机RPT-LDLT-N01两部分。相比第一代，第二代的优点在于减少SIM卡的数量！系统更稳定（需配合我司集控制器一起使用）。

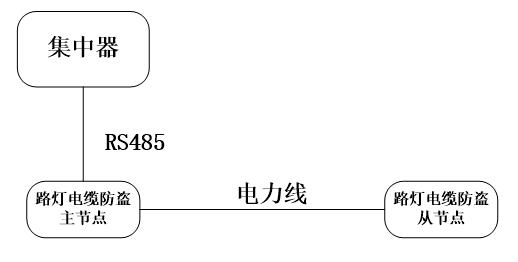

路灯电缆防盗装置系统如图1所示：
图1路灯电缆防盗系统
当系统工作在白天时，主机端自动输出24VAC给远端的从机，一方面给从机供电，另一方面用于采集脉冲信号。当电缆被盗时，从机采集不到脉冲，于是向主机发出告警信号，主机接收到信号后输出干接点信号给集控器，集控器进而向监控中心上报告警信息；
当系统工作在晚上时，主机端自动切断24VAC输出，由配电柜输出220VAC给远端的从机，一方面给从机供电，另一方面用于采集脉冲信号。当电缆被盗时，从机采集不到脉冲，于是向主机发出告警信号，主机接收到信号后输出干接点信号给集控器，集控器进而向监控中心上报告警信息。
应用配置，4条三相四线电缆出线端配置一个防盗主机，每条电缆末端配置一个防盗从机，路灯电缆防盗主节点原理如图2所示：

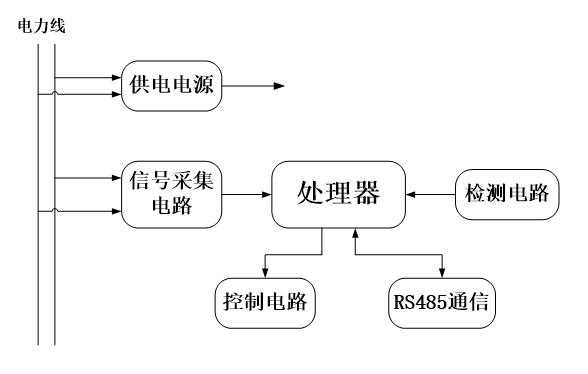

图2路灯电缆防盗主节点原理框图
图3路灯电缆防盗从节点原理框图

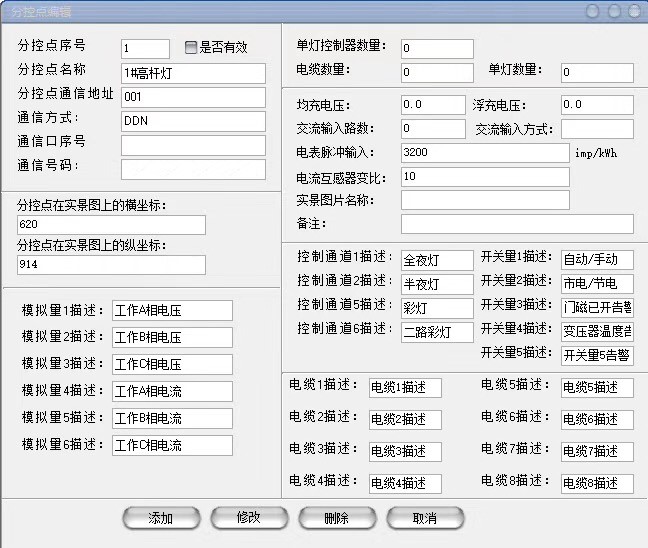

图4路灯电缆防盗系统后面界面
瑞普泰电缆防盗器能实时检测路灯线揽状态，正常情况下主机主动查询各个从机的状态。
从机能主动上报，当电缆被盗时，从机主动向主机发出报警信号。
防盗主机主要功能是白天提供24VAC脉冲电压到路灯线缆上，以便防盗从机检测。晚上可自动断开市电。
防盗从机实时检测线缆状态，白天检测24VAC，晚上检测220VAC，并主动上报，当线缆被盗时，发出报警短信。
安全：电缆防盗器具有完善的保护功能，可有效抑制静电、高压脉冲、浪涌及电磁辐射等干扰源对测量系统的影响，确保各种测量信号可以安全方便地接入系统，降低了对测量系统的设计要求，从而简化系统设计，提高可靠性，符合有关标准。
成本低：一个防盗主机可配四路防盗从机，防盗主机能自适应白天输出24VAC。
精度高：能实时检测线揽状态，采用先进的处理器，反应迅速。
可靠性高：抗干扰能力强。即使因外来强干扰而死机，内部WDT（看门狗）电路也可自行恢复正常工作。
可维护性好：结构设计简单，使得整机的安装也十分简便，维护方便。
|
