电气短路故障发生瞬间，会在极短时间内产生数百甚至数千安培以上的电流，使得电气线路迅速发热、短路点产生危险火花从而引发火灾的发生。使用普通断路器的现有火灾监控系统对于电气短路故障，只能做到实时监测与报警，而无法快速限制短路电流的剧增，很有可能会造成电气火灾的发生。采用国内首创的快速限流控制技术，成功研发了电气防火限流式保护器，该产品可以保护低压配电线路中短路、过载等问题。可以有效解决传统断路器、空气开关和监控设备存在的短路电流过大、切断短路电流时间长等情况。避免短路时产生的电弧火花大，使用寿命短等弊端。电气防火限流式保护器在连接线路发生短路故障时，能以微秒级速度快速限制短路电流的发生，实现灭弧保护，从而避免电气火灾事故产生，保障人民生命财产安全。
电气防火限流式保护器可以广泛应用于学校、医院、商场、宾馆、娱乐场所、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。主控器的繁杂工作，实现智能控制和运维。
1.短路限流保护: 一旦发生短路故障，能以微秒级速度快速限流保护断电路电源; 避免短路
点出现危险火花，具有电气灭弧保护功能，抑制因短路电流过大引起电气
火灾危害;
2.过载限流保护: 当被保护的线路超过额定电流处于过载状态，且过载时间超过设定值时，保
护器即刻执行过载报警限流保护，防止因过载而发生火灾;
3.过温保护功能: 实时监测被保护配电电路中电缆线温度，显示当前温度值，当电缆线路温度
大于设定值时，会发出声光报警，并上传主机;
4.实时电流监测功能: 实时准确测量出用电线路的电流大小;
5.过欠压保护: 当工作电压超过设定值，保护器即刻执行过欠压保护;
6.通讯功能: 保护器带有一组RS485 通讯接口，可与主机通讯，查看每个保护器的工作状态。
型号规格：F20A/F40A/F63A/F80A
额定工作电压：AC220V/50Hz±10％
输出电流: 型号规格范围内可设定
限流保护时间 ：<150 微秒
过压保护：200-300V 可调节，动作延迟6S
过温保护：0-120℃可设定
显示方式 ：LCD 中文液晶、LED 指示灯
报警方式：声光报警
通讯方式：RS485
外形尺寸：导轨式81*136*106mm(20A-63A)
外形尺寸：导轨式 96*217*112mm(80A)

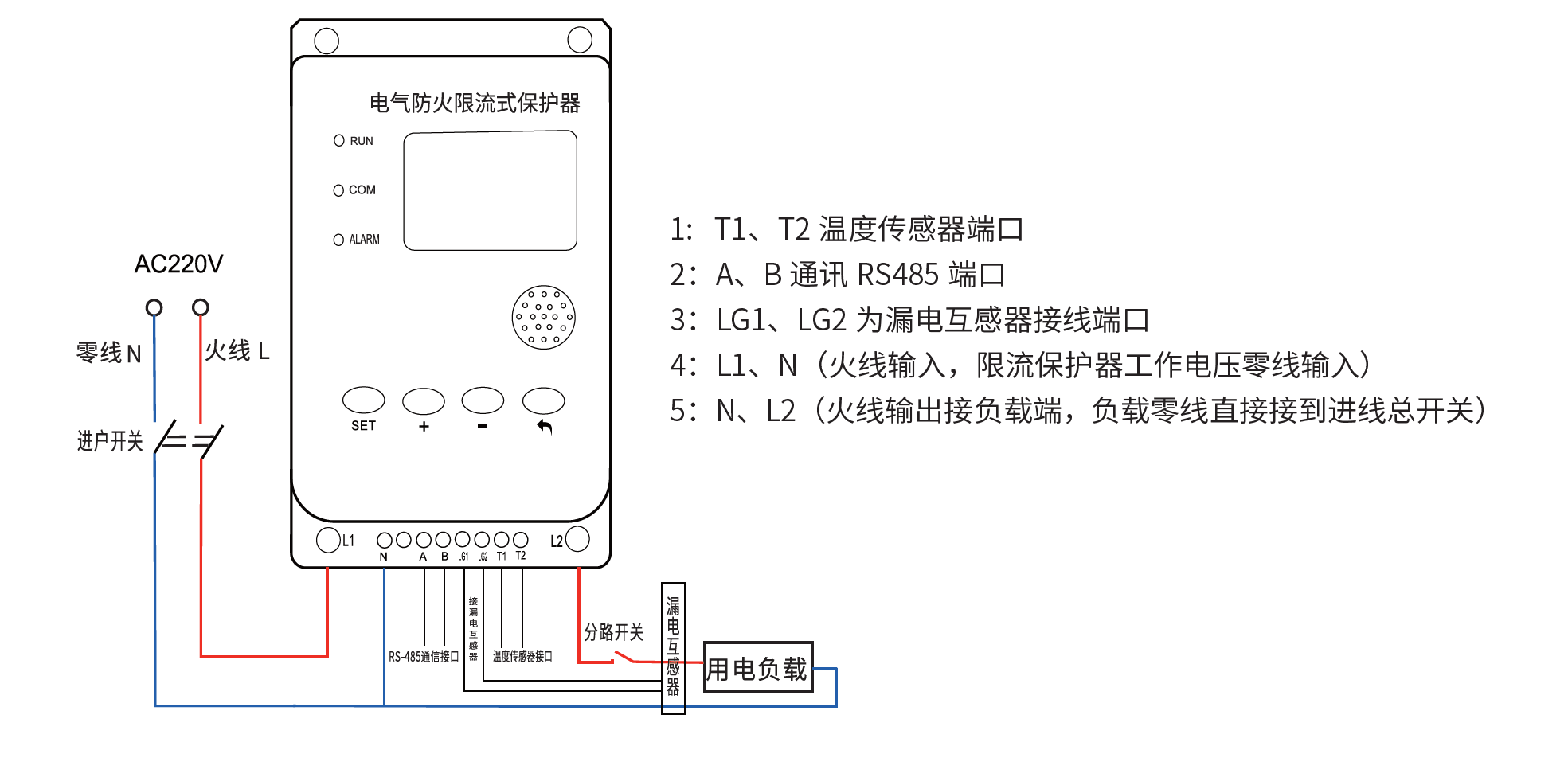

单相接线图

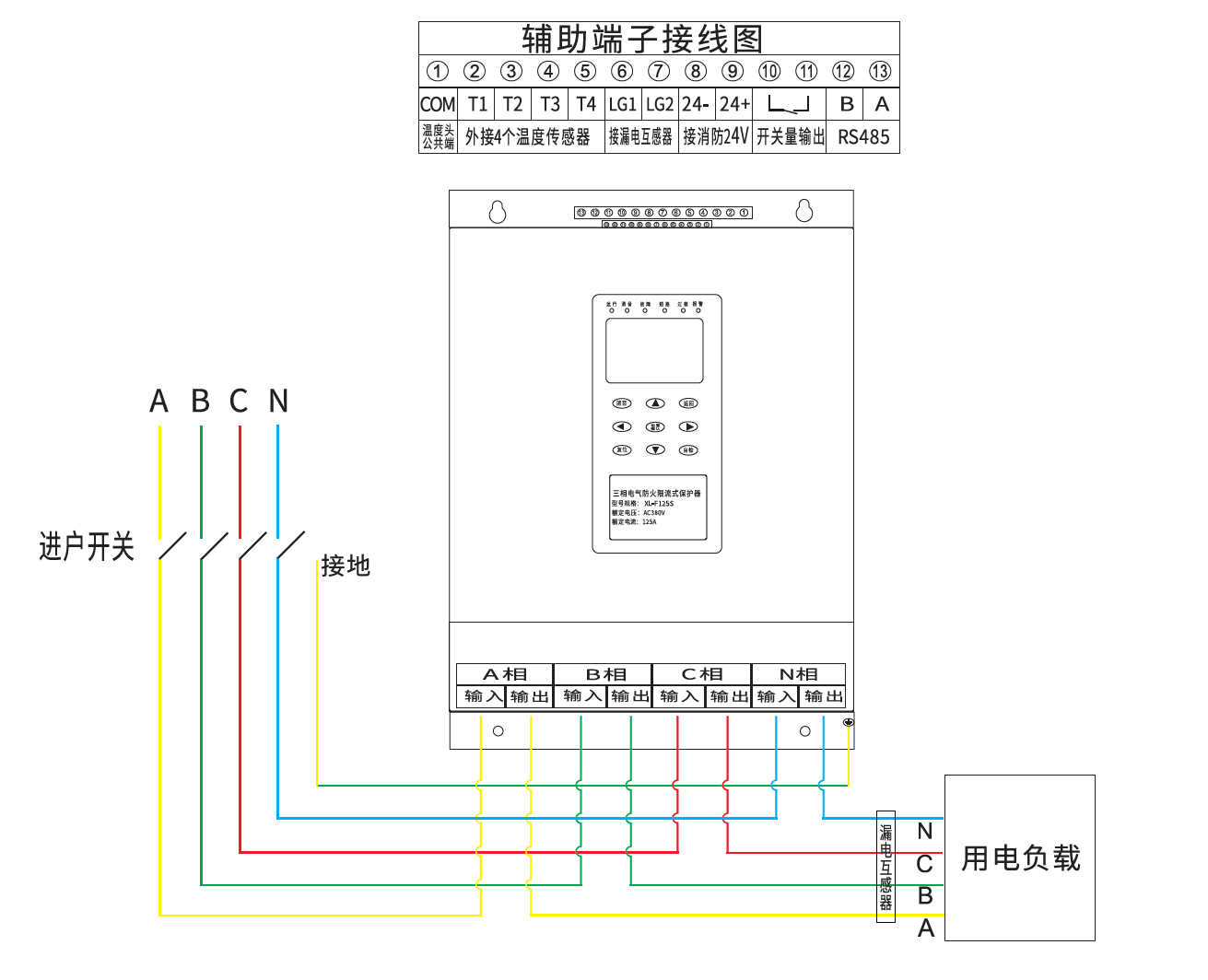

三相接线图
|
